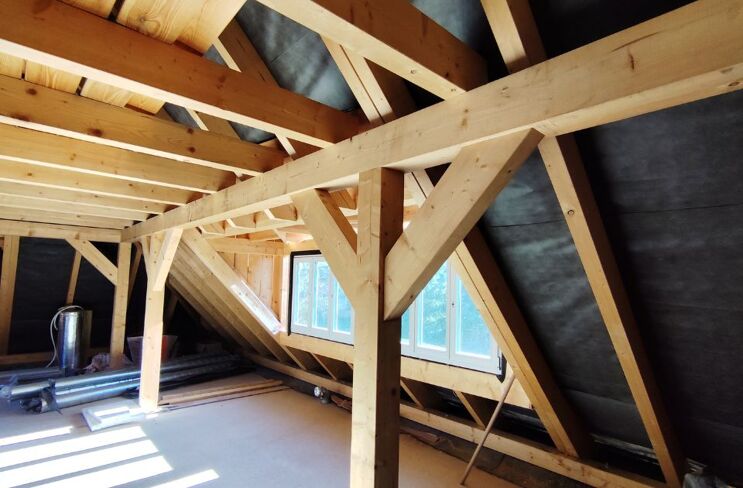

Remont kamienicy, adaptacja strychu, modernizacja domu – w każdym przypadku pojawia się to samo pytanie: czy stary strop udźwignie nowe obciążenia? Wzmocnienie drewnianej belki stropowej przez dołożenie nowego materiału i zespolenie certyfikowanymi wkrętami może stanowić bezpieczną i ekonomiczną alternatywę dla wymiany całego stropu, o ile rozwiązanie zostało prawidłowo zaprojektowane.
Interwencja staje się niezbędna, gdy:
Wzmacnianie belek stropowych opiera się na zwiększeniu efektywnego przekroju nośnego lub odciążeniu istniejących belek przez dodatkowe elementy konstrukcyjne. W praktyce stosuje się trzy sprawdzone metody inżynierskie.
Przed zaprojektowaniem wzmocnienia należy ocenić stan techniczny istniejącego drewna, w tym stopień zawilgocenia, obecność zgnilizny, uszkodzeń przez owady oraz rzeczywiste wymiary przekroju. Dopiero na tej podstawie można określić, czy belka kwalifikuje się do wzmocnienia.
Najpopularniejsza technika w remontach budynków historycznych. Polega na obustronnym lub jednostronnym przykręceniu nowych desek bądź belek drewnianych do starej, osłabionej belki. Powstały układ kompozytowy przenosi obciążenia wspólnie – pod warunkiem że elementy są ze sobą rygorystycznie zespolone. Jakość połączenia zależy od zastosowanych łączników: ich rozstawu, kąta wkręcenia i nośności na ścinanie.
Gdy wysokość stropu jest ograniczona, drewno można wzmocnić stalowymi ceownikami lub płaskownikami skręcanymi z belką śrubami montażowymi. Stal wprowadza do układu znacznie wyższy moduł sprężystości niż drewno, co przy tej samej wysokości przekroju daje istotny wzrost sztywności. Metoda wymaga uwzględnienia podatności połączenia, pełzania drewna oraz współpracy materiałów zgodnie z zasadami projektowania konstrukcji zespolonych.
Przy gruntownej modernizacji można zastosować nadbetonową płytę współpracującą z istniejącymi belkami. Współpracę między drewnem a betonem zapewniają łączniki ścinane – specjalne wkręty lub sworznie stalowe zakotwione w górnej strefie belek i zabetonowane w wylewce. Stosowane są również systemowe łączniki skośne wykonywane z par wkrętów konstrukcyjnych Dopiero dzięki nim układ przenosi obciążenia jako całość.
Każde wzmocnienie musi poprzedzać analiza obliczeniowa. Konstruktor ocenia układ pod kątem stanu granicznego nośności (SGN) – maksymalnych sił, jakie strop może bezpiecznie przenieść – oraz stanu granicznego użytkowania (SGU) – dopuszczalnych ugięć decydujących o komforcie i braku uszkodzeń warstw wykończeniowych oraz ograniczeniu drgań konstrukcji.
Najważniejszą wielkością opisującą zdolność belki do oporu na zginanie jest moment bezwładności przekroju.
Dla przekroju prostokątnego:
I = (b · h³) / 12
gdzie:
Podwojenie wysokości zwiększa moment bezwładności ośmiokrotnie, podczas gdy podwojenie szerokości – tylko dwukrotnie. Nakładki metodą sistering powinny być zatem możliwie wysokie – dopasowane do pełnej wysokości istniejącej belki.
Dobór przekrojów i rozkład łączników zawsze leżą po stronie uprawnionego projektanta konstrukcji. Obliczenia dla drewna prowadzone są zgodnie z normą PN-EN 1995-1-1 (Eurokod 5). Istotnym parametrem wpływającym na nośność wkrętów jest klasa użytkowania (Service Class 1, 2 lub 3), która określa warunki wilgotnościowe środowiska pracy konstrukcji.
Gwoździe i zwykłe wkręty do drewna przeznaczone do zastoswań niekonstrukcyjnych nie spełniają wymagań konstrukcyjnych: mają niską nośność na ścinanie, mogą się luzować pod cyklicznymi obciążeniami i nie posiadają Europejskich Ocen Technicznych (ETA) potwierdzających parametry obliczeniowe. fischer oferuje dwa typy wkrętów szczególnie przydatnych przy wzmacnianiu belek:
Wkręty fischer – w typowych zastosowaniach przy drewnie iglastym – nie wymagają nawiercania wstępnego, co skraca czas montażu. W drewnie twardym lub przy dużych średnicach należy jednak zawsze sprawdzić kartę techniczną produktu. Rozstaw, kąt wkręcenia i głębokość zakotwienia muszą wynikać z obliczeń projektanta – nie są dobierane intuicyjnie na budowie.
Wzmocnienie drewnianej belki stropowej to rozwiązanie, które łączy ekonomię z ekologią: stare, sezonowane drewno ma często lepsze parametry niż nowy materiał – warto wydłużyć jego żywotność, zamiast utylizować. Warunkiem jest prawidłowa technologia: przemyślana metoda wzmocnienia, poprawnie wykonane obliczenia konstruktorskie i certyfikowane wkręty zdolne do przenoszenia złożonych sił.
Planujesz wzmocnienie stropu? Skontaktuj się z doradcą technicznym fischer – pomoże dobrać właściwe wkręty konstrukcyjne i udostępni dokumentację techniczną z parametrami obliczeniowymi. Formularz kontaktowy znajdziesz na stronie fischerpolska.pl.
Tak, pod warunkiem że stan techniczny istniejącego drewna na to pozwala. Prawidłowo wykonane wzmocnienie metodą nakładek drewnianych lub profilami stalowymi może przywrócić lub zwiększyć wymaganą nośność obliczeniową belki i może służyć przez dziesięciolecia. Kluczowe jest wcześniejsze sprawdzenie przekroju przez uprawnionego konstruktora.
Sygnałami alarmowymi są nadmierne ugięcie stropu, wyraźne drgania przy chodzeniu, pęknięcia lub zbutwienie drewna oraz ślady żerowania szkodników. Wzmocnienie jest również konieczne przy zmianie przeznaczenia pomieszczenia – np. adaptacji strychu na łazienkę lub sypialnię – gdy wzrastają obciążenia użytkowe.
Wkręty z pełnym gwintem (np. fischer Power-Full) przenoszą zarówno siły rozciągające, jak i ścinające, co czyni je szczególnie efektywnymi przy wkręcaniu skośnym względem włókien drewna. Wkręty z gwintem niepełnym i łbem talerzowym (np. fischer Power-Fast II) służą przede wszystkim do dociągania nakładek – eliminują szczeliny między łączonymi elementami i zapewniają pełny docisk na styku drewno-drewno.
Każde wzmocnienie konstrukcyjne wymaga obliczeń według normy PN-EN 1995-1-1 (Eurokod 5), obejmujących ocenę stanu granicznego nośności (SGN) i użytkowalności (SGU). Wykonuje je uprawniony projektant konstrukcji – samodzielny dobór przekrojów i rozstawu łączników na budowie jest niedopuszczalny.
