Mocowanie wkręcane dla systemów izolacji zewnętrznej do płyt budowlanych z zatwierdzonym aprobatą wkrętem PowerFast.

TermoFix 6H-NT

Name: TermoFix 6H-NT
Brand: fischer

Mocowanie fischer TermoFix 6H-NT idealnie sprawdza się w izolacji odpornej na docisk o grubości do 280 mm w drewnie i płytach. Mocowanie zawiera talerzyk wsporczy wykonany z poliamidu zintegrowany z wkrętem fischer PowerFast z aprobatą. Minimalna głębokość kotwienia 30 mm zapewnia szybki montaż. Mocowanie TermoFix 6H-NT licowane z powierzchnią osadzane jest metodą montażu przelotowego z użyciem wkrętarki bezprzewodowej, bez wiercenia. Następnie łeb jest zaślepiany. Opcjonalnie, mocowanie TermoFix 6H-NT można wpuszczać w podłoże za pomocą osadzaka fischer TSS. Następnie talerzyk do izolacji jest zaślepiany okrągłą nasadką.

Warianty produktu

Pobieranie danych

Warianty produktu

14 Warianty produktu

Długość kotwy

Średnica talerzyka ø

Średnica śruby

Głębokość zakotwienia

Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią

Usable length at anchorage depth 70mm

Przeglądano 14 wariantów 14

Zalety

Wstępnie złożone mocowanie z zatwierdzonym aprobatą wkrętem PowerFast. Gwarantuje to bezpieczne trzymanie w podłożu.
Minimalna głębokość wkręcania 30 mm gwarantuje szybki montaż. Nie ma konieczności wstępnego wiercenia.
Zaślepki są dołączane do każdego opakowania.
Możliwość łączenia mocowania z dużymi talerzykami do izolacji DT 90, DT 110 i DT 140 przy bardzo miękkich materiałach izolacyjnych.
Możliwość montażu wpuszczanego z użyciem narzędzia montażowego TTS w miękkich materiałach takich jak sztywne płyty styropianowe PS 15 lub PS 20.
Dla grubości materiału izolacyjnego do 280 mm.

Zastosowania

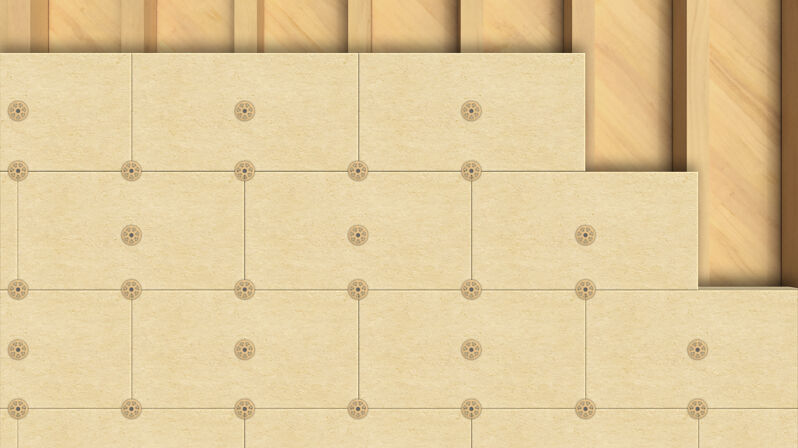

Mocowanie płyt dociepleniowych ETICS do konstrukcji drewnianej
Montaż z zagłębieniem w płytach dociepleniowych ETICS np. w styropianie
Montaż zlicowany z powierzchnią w miękkich płytach pilśniowych

Materiały budowlane

Płyty MDF
Płyty OSB
Płyty wiórowe
Płyty gipsowe wzmacniane włóknem
Drewno pełne

* Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.

Aprobaty

EPD-FIW-20210314-CBD1-EN

Funkcjonowanie

Mocowanie jest osadzane za pomocą standardowego bitu TX30 do montażu zlicowanego.
Montaż wpuszczany wymaga zastosowania osadzaka TSS. Osadzak służy do dokładnego ustawiania i dokręcania mocowań. Otwór jest uszczelniany za pomocą dostępnego talerzyka izolacyjnego, dzięki czemu uzyskuje się równą powierzchnię materiału.
Talerzyk narzędzia montażowego TSS może być również obracany umożliwiając montaż zlicowany. Zapobiega to zbyt głębokiemu osadzeniu talerzyka.

Mounting Strip 1 Picture

1 / 4

Mounting Strip 2 Picture

1 / 3

Komponenty systemu

Długość kotwy ( l )	60 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	30 mm
Usable length at anchorage depth 70mm	—
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184105

Długość kotwy ( l )	80 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	50 mm
Usable length at anchorage depth 70mm ( t_fix )	65 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184112

Długość kotwy ( l )	100 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	70 mm
Usable length at anchorage depth 70mm ( t_fix )	85 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184129

Długość kotwy ( l )	120 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	90 mm
Usable length at anchorage depth 70mm ( t_fix )	105 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184136

Długość kotwy ( l )	140 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	110 mm
Usable length at anchorage depth 70mm ( t_fix )	125 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184143

TermoFix 6H-NT

Warianty produktu

Korzyści /opis produktu

Zastosowanie i aprobata

Instrukcja montażu

Dokumenty do pobrania

Długość kotwy ( l )	160 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	130 mm
Usable length at anchorage depth 70mm ( t_fix )	145 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184150

Długość kotwy ( l )	180 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	150 mm
Usable length at anchorage depth 70mm ( t_fix )	165 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184167

Długość kotwy ( l )	200 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	170 mm
Usable length at anchorage depth 70mm ( t_fix )	185 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184174

Długość kotwy ( l )	220 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	190 mm
Usable length at anchorage depth 70mm ( t_fix )	205 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184181

Długość kotwy ( l )	240 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	210 mm
Usable length at anchorage depth 70mm ( t_fix )	225 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184198

Długość kotwy ( l )	260 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	230 mm
Usable length at anchorage depth 70mm ( t_fix )	245 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184204

Długość kotwy ( l )	280 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	250 mm
Usable length at anchorage depth 70mm ( t_fix )	265 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184211

Długość kotwy ( l )	300 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	270 mm
Usable length at anchorage depth 70mm ( t_fix )	285 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184228

Długość kotwy ( l )	320 mm
Średnica talerzyka ø	60 mm
Średnica śruby ( d_s )	6,0 mm
Głębokość zakotwienia	30 mm
Długość użytkowa przy montażu z zgłębieniem równo z powierzchnią ( t_fix )	290 mm
Usable length at anchorage depth 70mm ( t_fix )	305 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4048962184235
