Nr art. 46022

fischer Kotwa gwoździowa FNA II 6 x 30 M6/10 ocynk galwaniczny

Główne cechy

Wbijanie skraca czas montażu.
Brak ryzyka kolizji z prętami zbrojeniowymi, dzięki czemu skraca się czas montażu i uzyskuje oszczędności finansowe.
Klips rozprężny zapewnia pewne trzymanie.
Aprobata ETA dla mocowań wielopunktowych.

Łatwa w montażu kotwa wbijana z gwintem i nakrętką kołnierzową do wielopunktowych mocowań.

Zalety

Łatwy demontaż płyt ognioodpornych bez ryzyka uszkodzeń.
Wielokrotne użytkowanie płyt ognioodpornych.
Bezpieczne kotwienie, szczególnie przy narażeniu na działanie drgań, wiatru i sił pchających/ciągnących.
Niska głębokość kotwienia (30 mm)
Wygodny montaż bez stosowania osadzaków z kontrolowanym momentem dokręcania.
Zatwierdzony system, który sprawdził się miliony razy.

Kotwa gwoździowa fischer FNA II 6 z gwintem i nakrętką kołnierzową jest wykonana ze stali ocynkowanej. Kotwa FNA II zapewnia szybki montaż przelotowy lub wstępny jedynie z kilkoma uderzeniami młotka. Zainstalowana kotwa FNA II jest rozpierana automatycznie pod obciążeniem. Stożek jest wciągany do tulei i rozpiera ją do ścianki otworu. Przede wszystkim, kotwa gwoździowa fischer FNA II z gwintem i nakrętką kołnierzową przeznaczona jest do mocowania metalowych obejm przewodów i rur wewnątrz budynków.

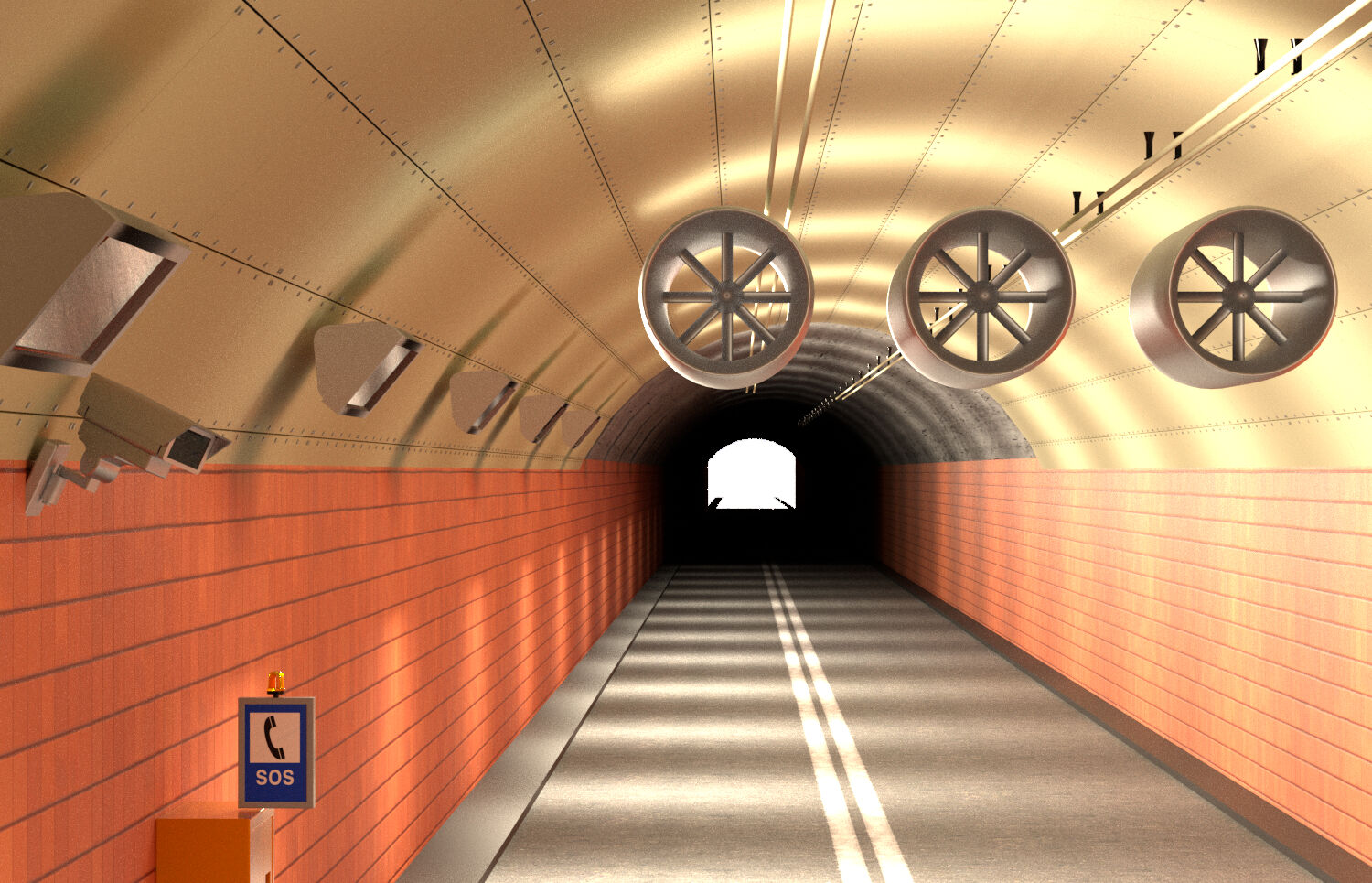

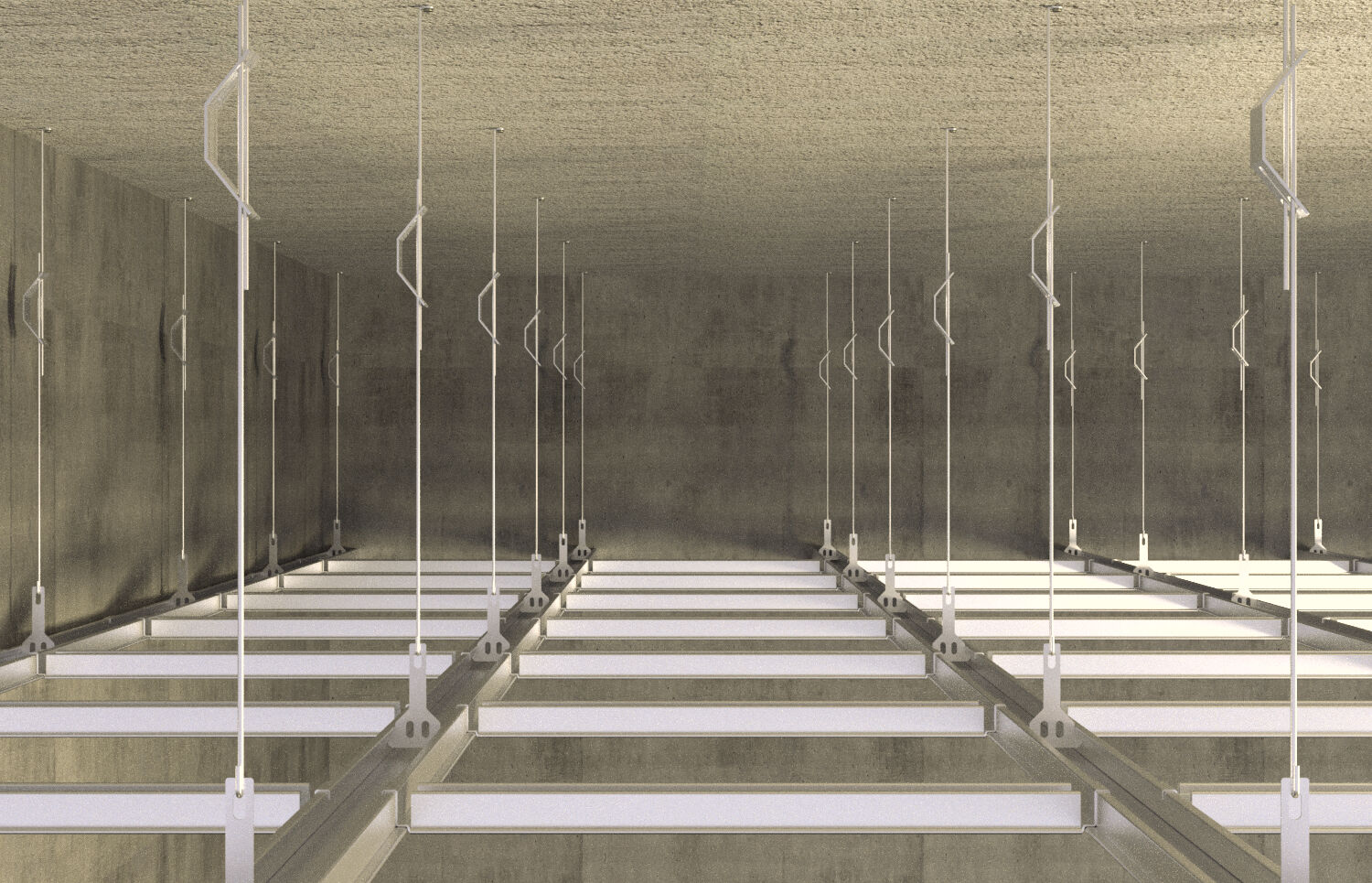

Zastosowania

Płytki ognioodporne
Płyty ognioodporne
Systemy wentylacyjne
Wieszaki metalowe i noniuszowe
Szyny montażowe
Obejmy metalowe
Podkonstrukcje drewniane i metalowe

Materiały budowlane

Beton C12/15 do C50/60, zarysowany i niezarysowany
Do zastosowania jako wielopunktowe mocowanie systemów nienośnych

* Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.

Aprobaty

ETA-06/0175
DoP No. 0235
GS 6.1/21-076-1

Europejska Ocena Techniczna

pdf, ETA-06/0175

Europejska Ocena Techniczna Kotwa gwozdziowa fischer FNA II - Kotwa rozporowa o kontrolowanym obciazeniu do zastosowania jako wielopunktowe zamocowanie systemów nienosnych w betonie

Utworzono 02.03.2021

DoP - Deklaracja Własności Użytkowych

pdf, DoP No. 0235

Declaration of Performance for fischer Nail anchor FNA II (Mechanical fastener for use in concrete)

Utworzono 16.03.2021

Test report (fire protection)

pdf, GS 6.1/21-076-1

Assessment of the load-bearing behaviour of ﬁscher nail anchors FNA II R and FNA II HCR under tension load and one-sided ﬁre loading according to the ZTV-ING-curve

Utworzono 05.10.2021

Load Table

pdf,

Nail anchor FNA II - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25 up to C50/60.

aprobata ETA
Długość kotwy	55 mm
Nominalna średnica wiertła ( d₀ )	6 mm
min. głębokość otworu przy montażu przelotowym ( h₂ )	45 mm
max. grubość elementu mocowanego ( t _fix )	10 mm
Gwint ( M )	M6
Rozmiar klucza	10 mm
Pakowanie	Pudełko składane
Ilość	100 St.
GTIN (EAN-Code)	4006209460221
