Broj artikla 562166

GTIN (EAN-Code): 4048962440270

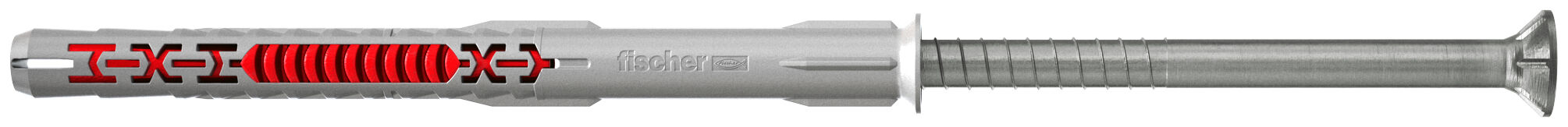

Kołek ramowy fischer DuoXpand 10 x 140 T R stal nierdzewna

Name: Kołek ramowy fischer DuoXpand 10 x 140 T R stal nierdzewna
Brand: fischer

Produkt varijante

Pobieranie danych

Główne cechy

Innowacyjna kombinacja budowy i materiałów zapewnia bezpieczne mocowanie w każdym materiale budowlanym..
Element rozporowy o dwóch głębokościach zakotwienia umożliwia szeroki zakres zastosowań.
Ocena Techniczna do wielopunktowych zamocowań systemów niekonstrukcyjnych w betonie i murach.
Użebrowanie boczne zapobiega obracaniu się w otworze podczas dokręcania wkręta.
Wstępnie zmontowany wkęt dopasowany do kształtu kołka.

Kołek ramowy z nowatorską strefą roporową

Zalety

Innowacyjna kombinacja specjalnej budowy i materiałów zapewnia bezpieczne mocowanie w każdym materiale budowlanym.
Specjalna geometria lameli delikatnie rozpiera się w odpowiednim materiale budowlanym. Pozwala to uniknąć pęknięć w porowatych materiałach budowlanych i umożliwia kotwienie blisko krawędzi.
Szary korpus wykonany z wysokiej jakości nylonu zapewnia wytrzymałość, a czerwony komponent zapewnia elastyczność i optymalne rozprężenie.
Europejska Ocena Techniczna (ETA) do wielopunktowych zamocowań systemów niekonstrukcyjnych w betonie i murach zapewnia bezpieczne mocowanie we wszystkich rodzajach materiałów budowlanych.
Wstępnie zamontowany wkręt jest idealnie dopasowany do kształtu kołka i zapewnia szybki przebieg montażu.

Kołek ramowy fischer DuoXpand o dwóch różnych głębokościach kotwienia z łbem stożkowym (wpuszczanym) jest przeznaczony do wielopunktowych zamocowań systemów niekonstrukcyjnych w betonie i murach. Dzięki specjalnej geometrii i kombinacji materiałów, kołek rozpiera się w optymalny sposób w materiale podłoża. Kołek DuoXpand z wkrętem z łbem wpuszczanym nadaje się szczególnie do mocowania drewna do betonu lub muru.

Zastosowania

Podkonstrukcji do elewacji, stropów i dachów z drewna i metalu
Okna
Bramy i drzwi
Szafy
Szafki kuchenne wiszące
Belki
Konsole telewizyjne
Pokrycie ścian
Wsporniki metalowe
Metalowe wsporniki
Kanały kablowe
korytka kablowe

Materiały budowlane

Ocena Techniczna do takich materiałów, jak:

Beton ≥ C12/15
Cegła lita
Bloczki silikatowe pełne
Solidny blok wykonany z lekkiego i zwykłego betonu
cegła kratówka i pustaki ceramiczne pionowo
Bloczki silikatowe otworowe
Pustaki z lekkiego betonu
Beton komórkowy

Nadaje się również do:

Kamień naturalny o gęstej strukturze
Solidny panel z gipsu

Primjenjuju se pojedinosti (građevinski materijali, opterećenja itd.) bilo kojeg dostupnog odobrenja. Dodatne dokumente možete pronaći u Download Center.

Atesti

ETA-21/0324
DoP No. 0347
REPORT NO.: 21-010-3 (1)

Funkcjonowanie

Kołek DuoXpand nadaje się do montażu przelotowego.
W litych materiałach budowlanych następuje równomierne rozłożenie obciążenia w podłożu.
W murach z pustaków kołki tworzą mocowanie kształtowe w otworze, co zapewnia równomierny rozkład obciążenia, dzięki czemu ścinaki wewnętrzne pozostają nienaruszone.
Kołek szczególnie polecany do mocowania drewna do betonu lub muru.

1 / 5

ETA Certification Document

pdf, ETA-21/0324

ETA-21/0324, do niekonstrukcyjnych zamocowań wielopunktowych do stosowania w podłożu betonowym i murowym

izdato 19.10.2023

DOP - Declaration of Performance

pdf, DoP No. 0347

Declaration of Performance for fischer frame fixing DuoXpand (Plastic anchors for use in concrete and masonry)

izdato 02.11.2023

Test report (fire protection)

pdf, REPORT NO.: 21-010-3 (1)

fischer frame fixing anchor DuoXpand 10 under fire exposure

Vrijedi od 19.04.2022
do 19.04.2027

Load Table

pdf,

Frame fixing DuoXpand - Permissible loads of a single anchor as part of a multiple fixing of non-structural systems.

Marketing Documents

pdf,

DuoXpand. Anchor with a smart bite.

Marketing Documents

pdf,

DuoLine.

Marketing Documents

pdf,

Frame fixings. The full range for all applications.

Europejska Ocena Techniczna
Średnica wiertła ( d₀ )	10 mm
min. głębokość otworu przy montażu przelotowym ( h₂ )	150 mm
Długość użytkowa przy głębokości zakotwienia 50mm ( t_fix )	90 mm
Długość użytkowa przy głębokości zakotwienia 70mm ( t_fix )	70 mm
Długość kotwy ( l )	140 mm
Gniazdo	TX40
Pakowanie	Pudełko składane
Ilość	50 St.
GTIN (EAN-Code)	4048962440270
