Nr art. 564790

GTIN (EAN-Code): 4048962463408

fischer DuoPower ETA 8 x 40 Safety Screw

Name: fischer DuoPower ETA 8 x 40 Safety Screw
Brand: fischer

Warianty produktu

Pobieranie danych

Główne cechy

Połączenie dwóch rodzajów materiałów wpływa na lepszą efektywność.

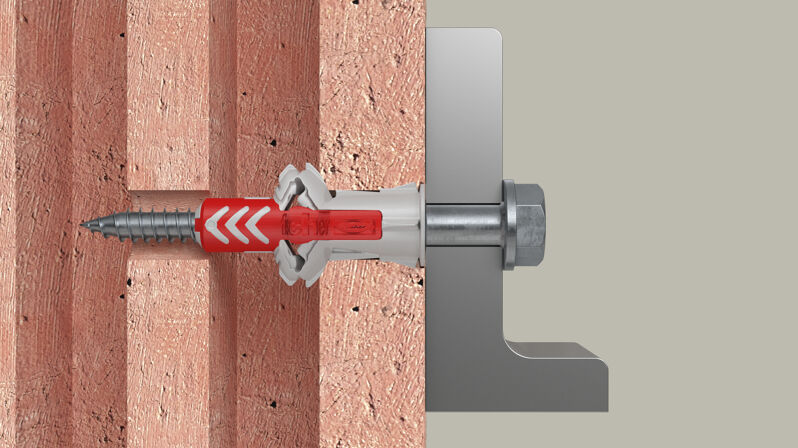

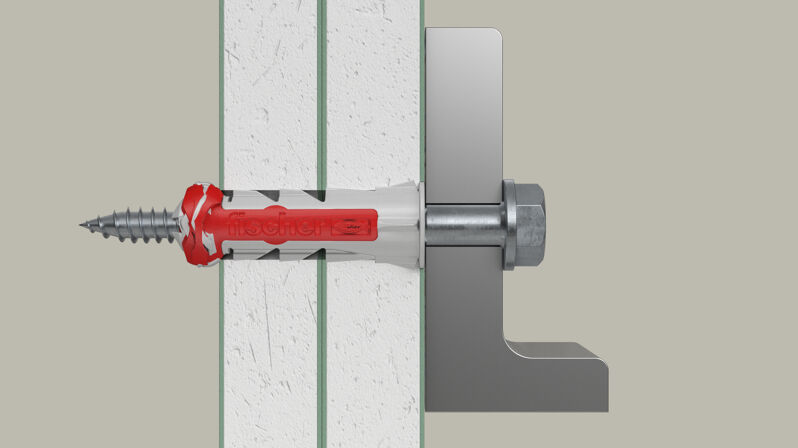

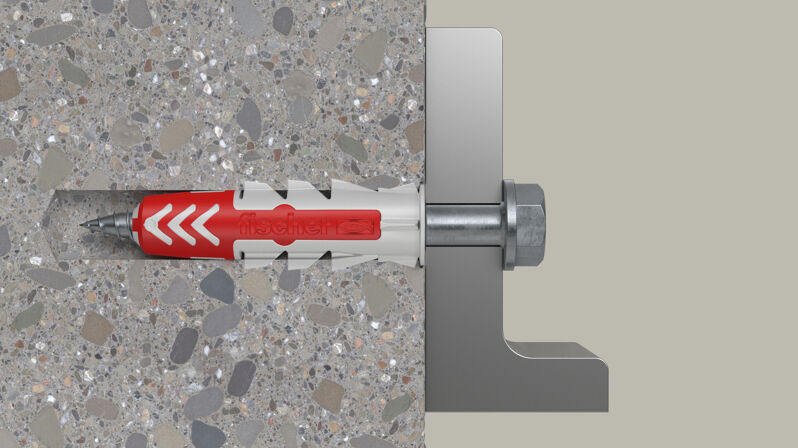

Bezpieczne funkcjonowanie w podłożu pełnym (rozpieranie) oraz w pustakach lub płytach (składanie i zapętlanie).
Łatwy montaż: wąska krawędź kołka zapobiega wpadaniu kołka do otworu wierconego.
Najlepsze oddziaływanie kołka w czasie montażu (wyraźnie odczuwalny moment prawidłowego zamocowania).

Połączenie siły i inteligencji

Zalety

Europejska Ocena Techniczna ETA dla niektórych rozmarów kołka DuoPower ze specjalnym wkrętem, co gwarantuje bezpieczeństwo funkcjonowania w betonie i murach (patrz tabela obciążeń).
Dwa różne materiały tworzywa zapewniają najwyższe nośności i specjalny sposób mocowania w zależności od podłoża.
Można dokładnie wyczuć moment, kiedy kołek zostaje właściwie zamocowany.
Niewielki kołnierz na obrzeżu kołka zapobiega jego wpadaniu do otworu podczas montażu.
Specjalny ząbkowanie na kołku zapobiega jego obracaniu się podczas montażu.

DuoPower to inteligentny, 2-komponentowy kołek rozporowy, który może funkcjonować na trzy sposoby. W zależności od rodzaju podłoża, szare elementy, wykonane z wytrzymałego nylonu, optymalnie aktywują jedną z funkcji : rozkładanie, rozpieranie i zwijanie (zapętlanie). Skrzydełka rozporowe, w kolorze czerwonym, zapewniają bezpieczne rozpieranie i dodatkowo zabezpieczają szary komponent. Łatwe wkręcanie i wyczuwalne dociąganie wkręta, bez nadmiernego przekręcenia. Odpowiednio ukształtowana krawędź zapobiega wpadnięciu kołka do otworu.

Zastosowania

Konsole TV
Oświetlenie
Półki
Szafki z lustrami
Skrzynki na listy
Obrazy
Mocowanie rolet
Karnisze do zasłon
Mocowanie umywalek

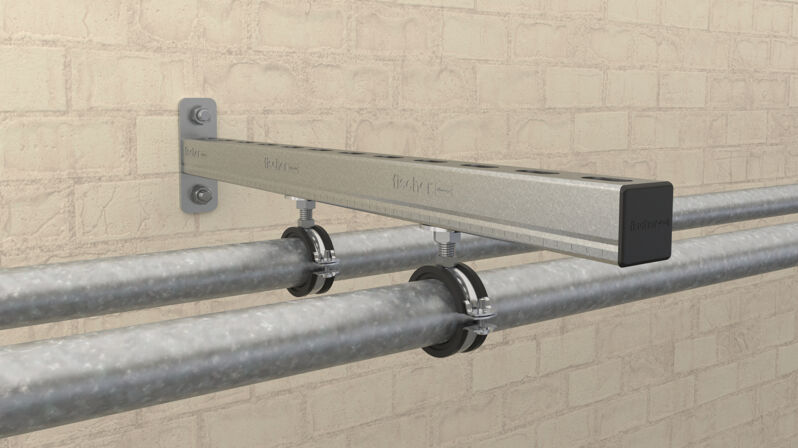

Mocowanie ogrzewania lub wodociągów
Mocowania sanitarne

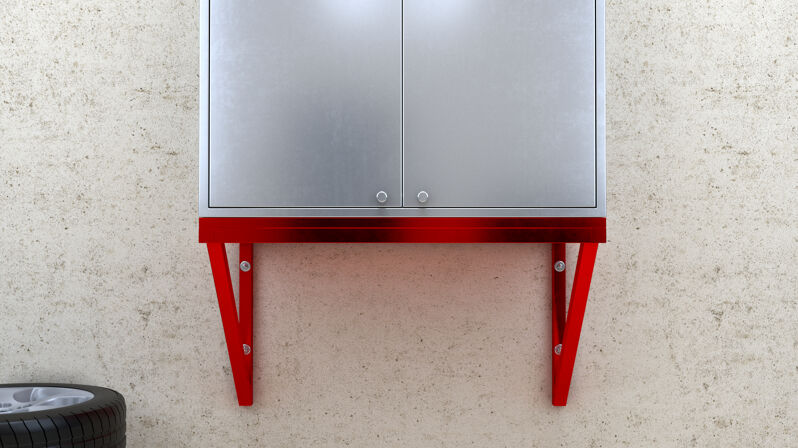

Szafki wiszące
Okapy kuchenne

Materiały budowlane

Beton
Cegła pełna
Bloczki silikatowe pełne
Gazobeton
Pustaki ceramiczne
Bloczki silikatowe otworowe
Suche tynki
Płyty gipsowe i płyty gipsowe wzmacniane włóknem
Pustaki z betonu lekkiego
Stropy gęstożebrowe z pustaków ceramicznych i betonowych itp.
Kamień naturalny
Płyty wiórowe
Panele gipsowe pełne
Bloczki z betonu lekkiego

* Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.

Aprobaty

ETA-22/0512
DoP No. 0323

Funkcjonowanie

Kołki DuoPower nadają się zarówno do montażu wstępnego, jak i przelotowego.
Kombinacja dwóch różnych materiałów kołka wpływa na ich różnorodne funkcjonowanie (rozpieranie, składanie i zapętlanie), co umożliwia stosowanie w rozmaitych podłożach i uzyskiwanie w nich najwyższych nośności.
Potrzebna długość wkręta wynika z długości kołka + grubości elementu mocowanego + 1x średnicy wkręta.
Do kołków można stosować zarówno wkręty do drewna, wkręty do płyt wiórowych a także śruby dwugwintowe.
W przypadku mocowania do materiałów płytowych, nienagwintowana część wkręta nie może być dłuższa niż grubość elementu mocowanego.

1 / 4

ETA Certification Document

pdf, ETA-22/0512

European Technical Assessment for fischer universal plug DuoPower ETA - Plastic anchors for multiple use in in concrete and masonry for non-structural applications

Utworzono 04.11.2022

DOP - Declaration of Performance

pdf, DoP No. 0323

Declaration of Performance for universal plug DuoPower ETA (Plastic anchor for use in concrete and masonry)

Utworzono 24.11.2022

Load Table

pdf,

Universal plug DuoPower - Permissible loads of a single anchor as part of a multiple fixing of non-structural systems.

Europejska Ocena Techniczna
Średnica wiertła ( d₀ )	8 mm
min. głębokość otworu ( h₁ )	78 mm
min. głębokość wkręcania śruby ( l_E,min )	45 mm
Długość kotwy ( l )	40 mm
min. głębokość zakotwienia ( h_ef )	40 mm
max. grubość elementu mocowanego ( t _fix )	20 mm
Wymiary śruby ( d_s x l_s )	6,0 x 66,5 mm
Gniazdo	TX30 / SW 10
Ilość	50 St.
Pakowanie	Pudełko składane
GTIN (EAN-Code)	4048962463408
