Varenr. 538259

GTIN (EAN-Code): 4048962262261

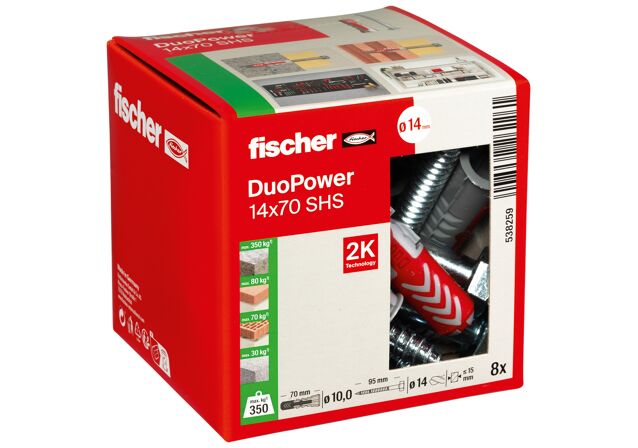

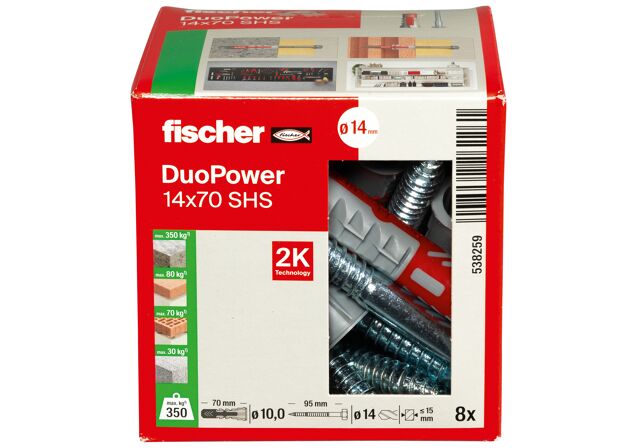

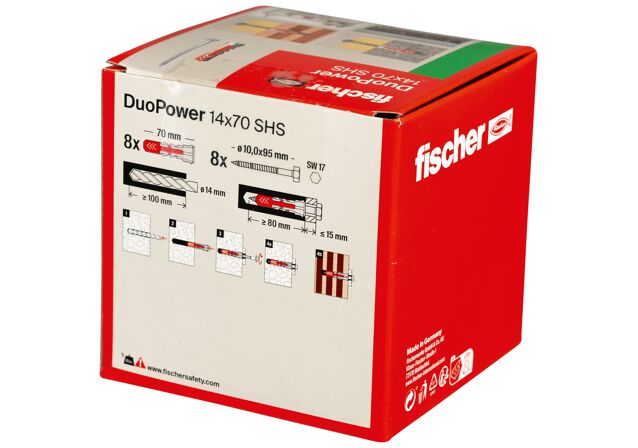

fischer DuoPower 14 x 70 S

Name: fischer DuoPower 14 x 70 S
Brand: fischer

Produktvarianter

Pobieranie danych

Główne cechy

Połączenie dwóch rodzajów materiałów wpływa na lepszą efektywność.
Bezpieczne funkcjonowanie w podłożu pełnym (rozpieranie) oraz w pustakach lub płytach (składanie i zapętlanie).
Łatwy montaż: wąska krawędź kołka zapobiega wpadaniu kołka do otworu wierconego.
Najlepsze oddziaływanie kołka w czasie montażu (wyraźnie odczuwalny moment prawidłowego zamocowania).

Uniwersalny kołek rozporowy DuoPower S z wkrętem

Zalety

Dwa różne komponenty pozwalają na uzyskanie najwyższych nośności i inteligentne funkcjonowanie w różnych rodzajach podłoża.
Dobre wyczucie całkowitego rozparcia się kołka. Można dokładnie wyczuć moment, kiedy kołek zostaje właściwie zamocowany.
Stosunkowo niewielka długość kołka wpływa na szybszy montaż, bez potrzeby głębokiego wiercenia.
Niewielki kołnierz na obrzeżu kołka zapobiega jego wpadaniu do otworu podczas montażu.
Ząbkowany kształt na powierzchni bocznej kołka zapobiega jego obracaniu się podczas montażu.
Zwiększona głębokość kotwienia, w przypadku kołków DuoPower 6 x 50, 8 x 65 oraz 10 x 80 oznacza, że kołek szczególnie dobrze nadaje się do mocowania w pustakach, gazobetonie oraz w ścianach otynkowanych.

DuoPower to inteligentny, 2-komponentowy kołek rozporowy, który może funkcjonować na trzy sposoby. W zależności od rodzaju podłoża, szare elementy, wykonane z wytrzymałego nylonu, optymalnie aktywują jedną z funkcji : rozkładanie, rozpieranie i zwijanie (zapętlanie). Skrzydełka rozporowe, w kolorze czerwonym, zapewniają bezpieczne rozpieranie i dodatkowo zabezpieczają szary komponent. Łatwe wkręcanie i wyczuwalne dociąganie wkręta, bez nadmiernego przekręcenia. Odpowiednio ukształtowana krawędź zapobiega wpadnięciu kołka do otworu.

Zastosowania

Wsporniki telewizyjne
Oświetlenie
Półki ścienne
Szafki z lustrem
Skrzynki na listy
Obrazy
Mocowanie rolet
Karnisze szynowe
Mocowania umywalek
Mocowania sanitarne/c.o.
Wyposażenie łazienkowe i toaletowe
Szafki ścienne
Okapy kuchenne

Materiały budowlane

Beton
Cegły pełne
Bloczki silikatowe pełne
Gazobeton
Pustaki ceramiczne
Bloczki silikatowe otworowe
Płyty gipsowe
Płyty gipsowo-kartonowe i gipsowo-włóknowe
Pustaki z betonu lekkiego
Stropy z płyt kanałowych z cegły i betonu lub podobne
Kamień naturalny
Płyty wiórowe
Płyty gipsowe pełne
Bloczki z betonu lekkiego

Du finner detaljert informasjon om byggematerialer i registreringsdokumentet.

Godkjenninger

DWU-PLUGS-49-wyd3
ITB-KOT-2017/0049 wydanie 3

Funkcjonowanie

Kołki DuoPower nadają się zarówno do montażu wstępnego, jak i przelotowego.
Kombinacja dwóch różnych materiałów kołka wpływa na jego różnorodne funkcjonowanie (rozpieranie, składanie i zapętlanie), co umożliwia stosowanie w różnych podłożach i uzyskiwanie w nich najwyższych nośności.
Potrzebna długość wkręta wynika z długości kołka + grubości elementu mocowanego + 1x średnicy wkręta.
Do kołków można stosować zarówno wkręty do drewna, wkręty do płyt wiórowych a także śruby dwugwintowe.
W przypadku mocowania do materiałów płytowych, nienagwintowana część wkręta nie może być dłuższa niż grubość elementu mocowanego.

Installation in solid building materials

1 / 4

Installation in panel building materials

1 / 5

Installation in hollow building materials

1 / 4

DOP - Declaration of Performance

pdf, DWU-PLUGS-49-wyd3

Declaration of Performance for fischer DuoPower S, US, UX-R, SX, SX Plus, FGD Rodforce, S, FU, M-S, N-S, N-F, N-P

Opprettet 11.06.2025

ITB Certification

pdf, ITB-KOT-2017/0049 wydanie 3

Aprobata Techniczna ITB

Gyldig fra 27.08.2024
til 05.02.2029

Load Table

pdf,

DuoPower - Recommended loads for a single anchor.

Marketing Documents

pdf,

DuoPower.

Marketing Documents

pdf,

DuoLine.

Średnica wiertła ( d₀ )	14 mm
min. głębokość otworu ( h₁ )	100 mm
Długość kotwy ( l )	70 mm
min. głębokość wkręcania śruby ( l_E,min )	80 mm
Wkręty do drewna i płyt wiórowych ( d_s )	10,0 x 95 mm
Gniazdo	SW 17
Zawartość	8 x DuoPower 14 x 70 8 x Wkręt zabezpieczający z łbem sześciokątnym 10.0 x 95
Ilość	8 St.
Pakowanie	Pudełko składane
GTIN (EAN-Code)	4048962262261

fischer DuoPower 14 x 70 S
