Nr art. 77870

GTIN (EAN-Code): 4006209778708

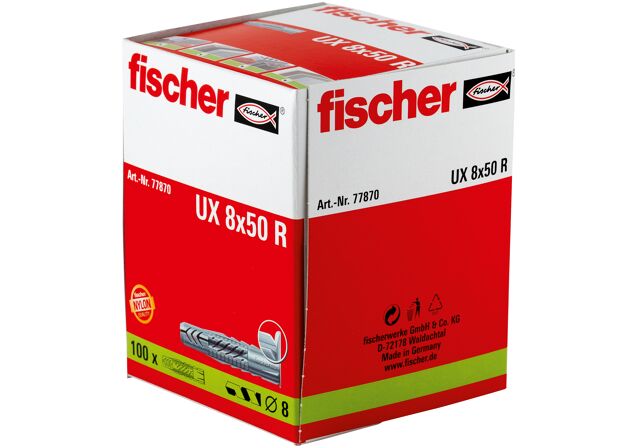

fischer Kołek uniwersalny UX 8 x 50 R długie, z kołnierzem

Name: fischer Kołek uniwersalny UX 8 x 50 R długie, z kołnierzem
Brand: fischer

Warianty produktu

Pobieranie danych

Główne cechy

Kołek może być mocowany w każdym podłożu budowlanym.
Mocowanie w pustakach odbywa się za pomocą zapętlania (zawijania).
Optymalne prowadzenie wkręta dzięki ukośnym nacięciom.
Bezpieczeństwo montażu ze względu blokadę obracania się kołka podczas wkręcania.

Uniwersalny kołek nylonowy z kołnierzem, do wszystkich rodzajów materiału podłoża.

Zalety

Uniwersalna zasada działania (zapętlanie lub rozpieranie) pozwala na stosowanie kołka do wszystkich materiałów podłoża, tj. zarówno w podłożach pełnych, w pustakach, jak i płytach. Dlatego kołek UX jest najbardziej właściwym wyborem w przypadku nieznanego podłoża.
Skośne nacięcia na kołku UX pozwalają na optymalne prowadzenie wkręta. Ząbkowane krawędzie zabezpieczają przed obracaniem się kołka w otworze podczas montażu, co zapewnia bezpieczny przebieg montażu.

Uniwersalny kołek rozporowy fischer UX R jest wykonany z nylonu wysokiej jakości. Kołek rozpręża się w podłożu pełnym albo zapętla w pustakach lub poza płytą, co wpływa na dobre mocowanie. Dzięki temu kołki fischer UX można stosować także wówczas, gdy materiał podłoża nie jest znany. Kołnierz na krawędzi kołka zapobiega jego zbytniemu zagłębieniu do otworu.

Zastosowania

Obrazy
Oświetlenie
Listwy wykończeniowe
Lekkie szafki
Wieszaki na ręczniki
Szafki z lustrem
Karnisze szynowe
Mocowania umywalek
Wsporniki telewizyjne
Mocowania sanitarne/c.o.

Materiały budowlane

Beton
Płyty gipsowo-kartonowe i gipsowo-włóknowe
Pustaki ceramiczne
Pustaki z betonu lekkiego
Stropy gęstożebrowe z pustaków ceramicznych lub betonowych
Bloczki silikatowe otworowe
Bloczki silikatowe pełne
Kamień naturalny
Gazobeton
Płyty wiórowe
Płyty gipsowe pełne
Bloczki z betonu lekkiego
Cegły pełne

* Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.

Aprobaty

DWU-PLUGS-49-wyd3
ITB-KOT-2017/0049 wydanie 3

Funkcjonowanie

Kołek UX z kołnierzem nadaje się do montażu wstępnego, a UX bez kołnierza — do montażu przelotowego.
Podczas wkręcania wkręta, kołek UX rozpiera się dobrze zarówno w pełnych materiałach, jak i w pustakach.
Wymagana długość wkręta równa jest sumie: długość kołka + grubość elementu mocowanego + 1 średnica wkręta.
Nadaje się do stosowania z wkrętami do drewna i wkrętami do płyt wiórowych jak również ze śrubami dwugwintowymi.
W przypadku płytowych materiałów budowlanych, część wkręta bez gwintu nie może być dłuższa niż grubość elementu mocowanego i w takim przypadku należy zastosować kołek UX z kołnierzem.
Odległość od krawędzi musi wynosić co najmniej jedną długość kołka.

Installation UX

1 / 6

DOP - Declaration of Performance

pdf, DWU-PLUGS-49-wyd3

Declaration of Performance for fischer DuoPower S, US, UX-R, SX, SX Plus, FGD Rodforce, S, FU, M-S, N-S, N-F, N-P

Utworzono 11.06.2025

ITB Certification

pdf, ITB-KOT-2017/0049 wydanie 3

Aprobata Techniczna ITB

Obowiązuje od 27.08.2024
do 05.02.2029

Load Table

pdf,

Universal plug UX - Recommended loads for a single anchor.

Load Table

pdf,

Universal plug UX with hook screws respective eye screws - Recommended loads for a single anchor.

Średnica wiertła ( d₀ )	8 mm
min. głębokość otworu ( h₁ )	60 mm
min. grubość płyty ( d_p )	12,5 mm
Długość kotwy ( l )	50 mm
min. głębokość wkręcania śruby ( l_E,min )	56 mm
Wkręty do drewna i płyt wiórowych ( d_s )	4,5 - 6,0 mm
Ilość	100 St.
Pakowanie	Pudełko składane
GTIN (EAN-Code)	4006209778708
