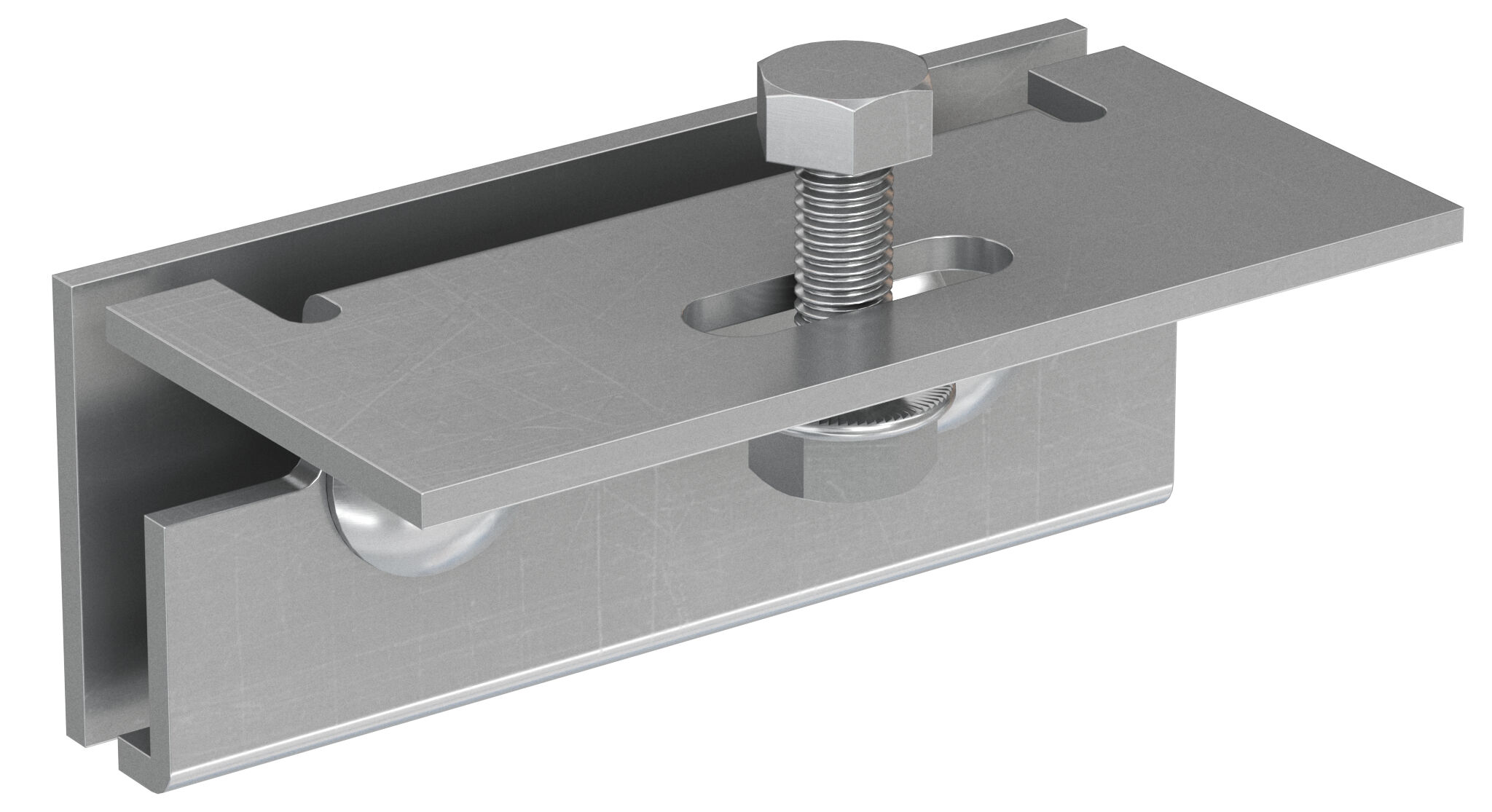

Uchwyt ze stali nierdzewnej DLA

Name: Uchwyt ze stali nierdzewnej DLA
Brand: fischer

Warianty produktu

Pobieranie danych

Główne cechy

Uchwyt do stojących paneli ze szwem płaskim.
Mocowanie dwoma śrubami.
Zwiększona grubość do 3 mm.
Górny otwór służy do regulacji profilu.
Wyposażenie w śruby do łączenia z profilem
Wykonanie ze stali nierdzewnej AISI 304

Art.-Nr. 569371
SolarFish H44 3,65 mt AL
Art.-Nr. 505615
CG INT

Uchwyt ze stali nierdzewnej do mocowania konstrukcji systemów fotowoltaicznych na dachach z blachy na rąbek. Przeznaczony do mocowania na łączeniach blachy.

Zalety

Pełne wyposażenie: uchwyt jest dostarczany wraz ze śrubami potrzebnymi do łączenia profili.
Odporność: wykonano ze stali nierdzewnej AISI 304 i o zwiększonej grubości do 3 mm.
Bezpieczeństwo: zamknięcie dwoma śrubami tworzy mocny uchwyt panelu.

DLA to uchwyt ze stali nierdzewnej AISI 304, przeznaczony do konstrukcji systemów fotowoltaicznych na dachach pokrytych blachą na rąbek. Nadaje się do płaskich rąbków. Dostarczany z kompletem śrub do łączenia z profilem fotowoltaicznym.

Właściwości

X5CrNi 18-10 stal nierdzewna bracket wg normy EN 10088-2:2005
klasa A2-70 stal nierdzewna śrub wg normy EN ISO 3506-1/2:2010

Funkcjonowanie

Należy określić odstęp haków w zależności od obciążenia śniegiem i wiatrem na danym obszarze oraz potwierdzenie dotyczące szwów stojących.
Określić pozycję samoprzylepnej taśmy butylowej CG INT na panelu w punkcie, w którym będą ustawione zaciski.
Ustawienie zacisków na panelu w miejscu szwu. Opuścić łącznik aż do momentu, gdy zagięcie całkowicie przekroczy grubość szwu.
Dokręcić dwie nakrętki uchwytu dookoła szwu.
Połączyć uchwyt do profilu poprzez włożenie dostarczonych śrub poprzez niższe wgłębienie profilu i przez szczelinie na górnej części uchwytu.

Installation stainless steel hook for flat standing seam DLA A2

1 / 5

Moment dokręcania ( T_inst )	10 N·m
Rozmiar klucza	13 mm
Ciężar	0,33
Ilość	10 St.
GTIN (EAN-Code)	8001132715567
