Profil aluminiowy SolarMetal L H25 110 mm EPDM AL

Name: Profil aluminiowy SolarMetal L H25 110 mm EPDM AL
Brand: fischer

Warianty produktu

Pobieranie danych

Główne cechy

Profil do mocowania paneli fotowoltaicznych na blachach trapezowych.

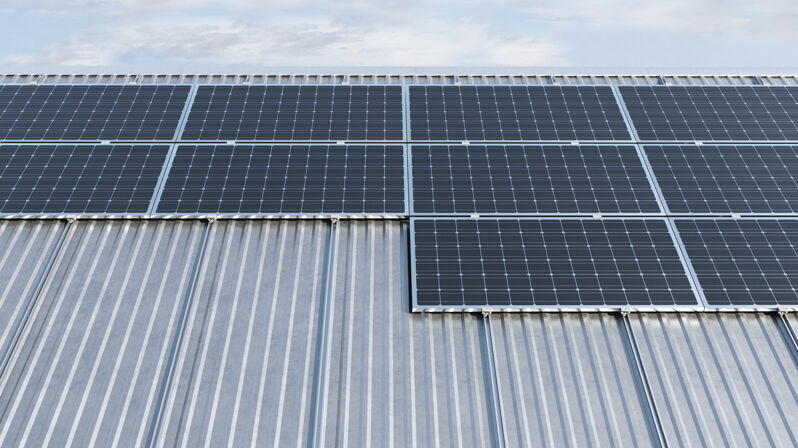

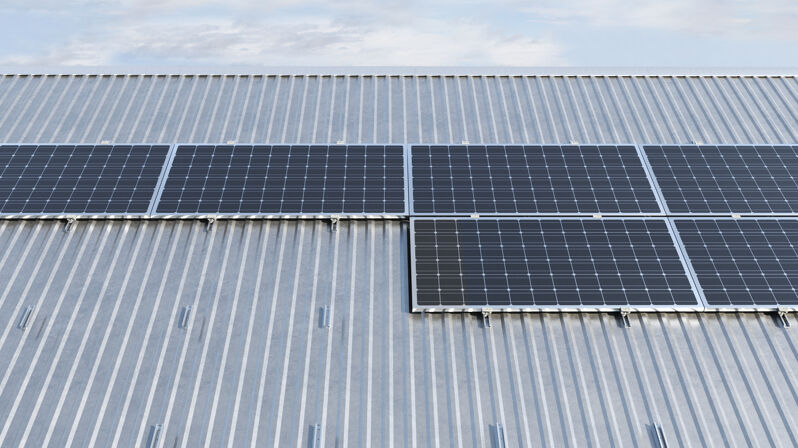

Profil należy mocować wzdłuż blach trapezowych w celu montażu paneli fotowoltaicznych układzie horyzontalnym.

Nr artykułu 545769
ALG 5,2x20 mm
Nr artykułu 567188
Solar-Screw 6x25 EPDM
Nr artykułu 511093
PM C 30-34
Nr artykułu 561722
PMC 28-34 BLACK
Nr artykułu 534352
PM U BL
Nr artykułu 538881
PMC U BL
Nr artykułu 538880
PMC U
Nr artykułu 519784
PM U

Profil do mocowania paneli fotowoltaicznych na dachach pokrytych blachą trapezową.

Zalety

System składa się z odcinków o różnej długości i może być stosowany do różnego rodzaju układu.
Profile mogą być docinane wraz z dołączoną warstwą EPDM.

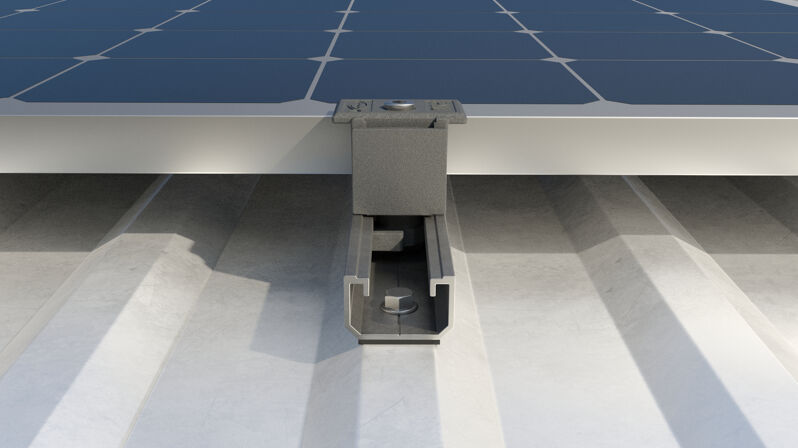

Wstępnie nawiercone odcinki mogą być mocowane zarówno za pomocą nitów ALG lub wkrętów samowiercących Solar-Screw.

SolarMetal to profil wykonany z aluminium AW 6063 T66, który służy do konstrukcji systemów fotowoltaicznych na dachach z blachy trapezowej. Profil jest przewidziany do mocowania wzdłuż arkusza, umożliwiając montaż paneli fotowoltaicznych o orientacji poziomej (dłuższy bok prostopadle do fali). Dostępne dlugości to: 4,45m i 1,8m oraz 1,1m w celu optymalizacji konstrukcji w dowolnym projekcie. Profil można mocować zarówno nitami ALG lub wkrętami samowiercącymi SolarScrew 6x25 EPDM.

Właściwości

Stop aluminium EN AW 6060 T66 wg normy EN 755-2:2013.
uszczelka gumowa EPDM, o grubości 2 mm.

Funkcjonowanie

Należy dokonać wyboru najbardziej odpowiedniego sposobu montażu spośród profilu prętowego lub w profilu w częściach.
W przypadku profilu prętowego, należy określić odstęp pomiędzy nitami ALG lub śrubami solarnymi w zależności od obciążenia śniegiem i wiatrem.
W przypadku profili w częściach, należy umieścić samoprzylepną taśmę butylową pomiędzy profilem i blachą falistą (profile w częściach mają już założoną warstwę izolacyjną z EPDM).
W przypadku zastosowania profili prętowych, należy wstępnie nawiercić profil i blachę wiertłem o średnicy mm
W przypadku wyboru profili w częściach, należy wstępnie przewiercić blachę. Założyć nity na wszystkich przewierconych otworach.

Installation long rail SolarMetal L H25 AL with rivets

1 / 5

Installation long rail SolarMetal L H25 AL with screws

1 / 5

Installation short rail SolarMetal L H25 AL with rivets

1 / 4

Installation short rail SolarMetal L H25 AL with screws

1 / 3

Długość	110 mm
Wysokość ( H )	25 mm
Średnica otworu ( D )	5,5 mm
Wstępnie zmontowany EPDM	Tak
Wytrzymałość EPDM	2
Przekrój profilu	216,64 cm²
Moment bezwładności ( l_y )	1,7 cm4
Moment bezwładności ( l_z )	5 cm4
Moment oporowy ( W_z )	2,5 cm³
Moment oporowy ( W_y )	1,3 cm³
Ilość otworów	2
Ciężar w kg/m	0,58 kg/m
Ilość	50 St.
GTIN (EAN-Code)	8001132110645
