fischer Wieszak wahadłowy PDH M10

Name: fischer Wieszak wahadłowy PDH M10
Brand: fischer

Warianty produktu

Pobieranie danych

Główne cechy

(PDH M 10 - 12) Badania ogniowe potwierdzają odporność F120.
Test modelowych systemów przepustowych wg MLAR F30.
Maksymalnee wychylenie 12°.

Nr artykułu 079744
G M10 x 1000
Nr artykułu 559763
FCN Clix M 10
Nr artykułu 079691

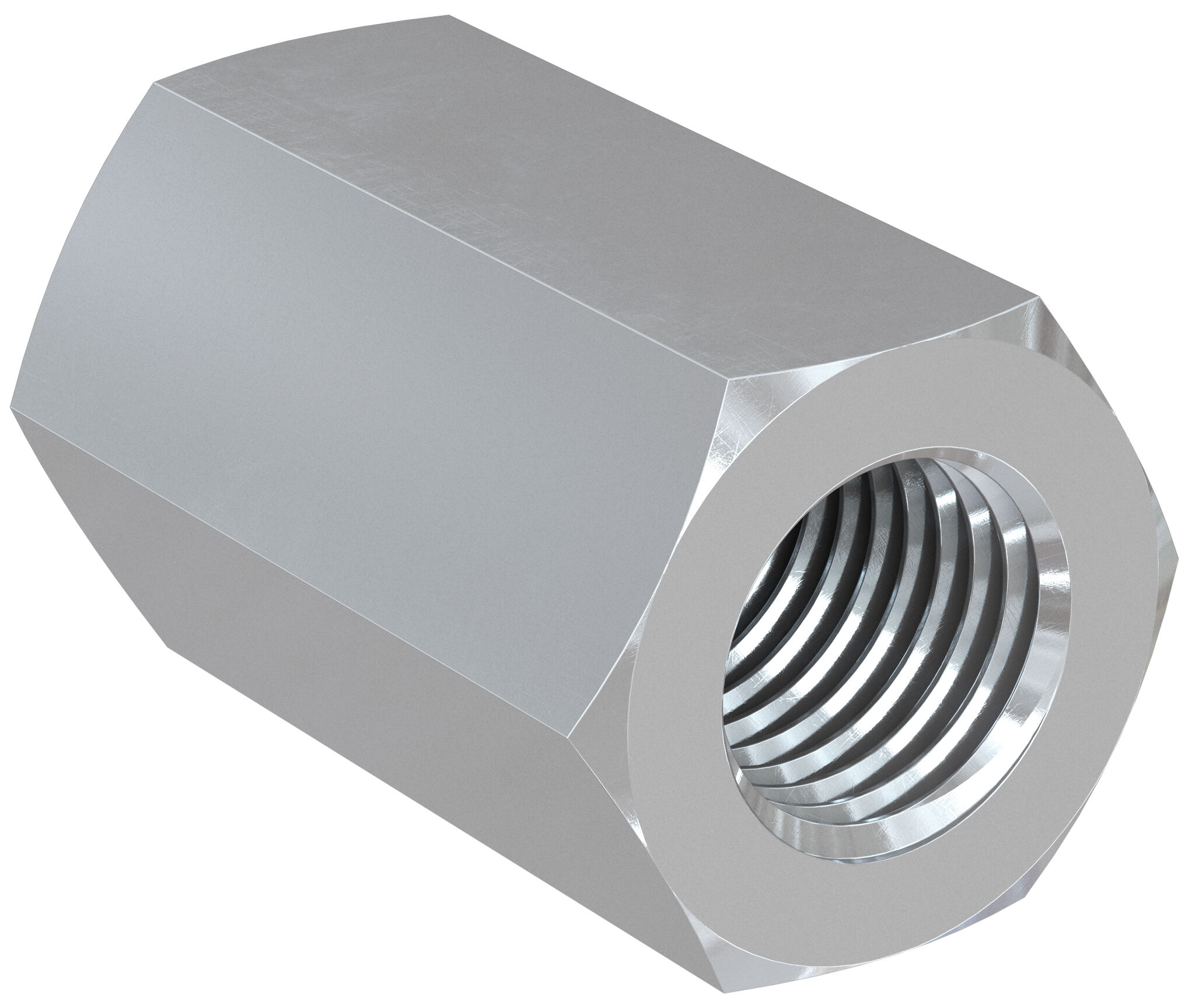

VM M10
Nr artykułu 567467
FCN Clix S 10x30
Nr artykułu 079735
MU M10

Wieszak wahadłowy.

Zalety

Budowa wieszaka wahadłowego umożliwia swobodę ruchu w zakresie 360°
Wkręcana tuleja wieszaka pozwala na dobrą regulację wysokości
Maksymalny kąt odchylenia wahadła wynosi 12°, co pozwala kompensować znaczne wydłużenia
Głębokość wkręcania sworzni gwintowanych, zapewnia wysoką nośność na rozciąganie

Wieszak wahadłowy fischer PDH / PDH K to mocowanie jednopunktowe z mechanizmem wahadłowym, które kompensuje różnice wydłużanie rur. W przypadku podatnych rurociągów wieszaki należy stosować parami. Budowa wieszaka pozwala na swobodę ruchu w zakresie 360°. Nagwintowana tuleja umożliwia dobrą regulację wysokości.

Właściwości

Materiał: stal DD11 (nr materiału 1.0332) wg DIN EN 10111
Cynkowanie: galwaniczne, min. 5 µm

Raport z badań ogniowych	Tak
Gwint ( A )	M10
Długość	80 mm
Długość L1	18 mm
Nośność zalecana (rozciąganie osiowe)	3 kN
Ilość	50 St.
GTIN (EAN-Code)	4006209796771

fischer Wieszak wahadłowy PDH M10

Korzyści /opis produktu

Zastosowanie i aprobata

Dane techniczne

Dokumenty do pobrania
