Obejma chłodnicza punktu stałego fischer FFRC 168.3

Name: Obejma chłodnicza punktu stałego fischer FFRC 168.3
Brand: fischer

Warianty produktu

Pobieranie danych

Główne cechy

Uniwersalne stosowanie na konsolach punktu stałego albo na punktach stałych.
Wysoki poziom nośności ze względu na solidną budowę.
Materiał odporny na starzenie.

Nr artykułu 569306
FFS-M
Nr artykułu 567702
FFP-M2
Nr artykułu 567701
FFP-M

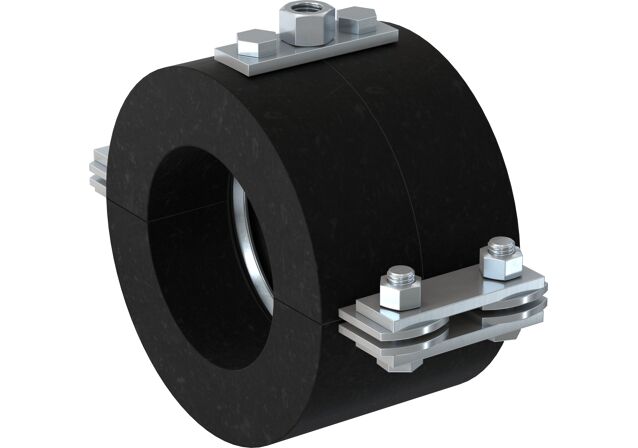

Obejma punktu stałego ze sztywnej izolacji piankowej, przeznaczona do kompensacji ruchów w rurociągach chłodniczych

Zalety

Obejma chłodnicza FFRC, wykonana z zamkniętej pianki PUR, może być stosowana ze wszystkimi popularnymi materiałami izolacyjnymi.
Obejma chłodnicza FFRC posiada zewnętrzne otory na śruby i wewnętrzny spawany pierścień, co umożliwia przenoszenie dużych obciążeń.
Materiał odporny na starzenie zapewnia niezmienne funkcjonowanie FFRC.
Płytki łączące dołączone do produktu posiadają optymalnie dopasowane otwory i gwinty, dzięki czemu wpływają na wygodny montaż.

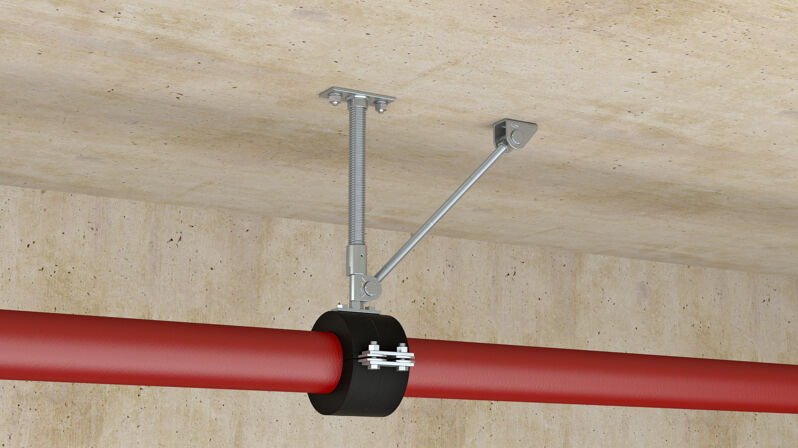

Obejma chłodnicza punktu stałego FFRC może być montowana na konsolach punktu stałego FFS-M lub FFS-H jak również na podporowych punktach stałych FFP.

Chłodnicza obejma punktu stałego FFRC ze sztywną pianką izolacyjną PUR i wkładką metalową jest przeznaczona do mocowania rurociągów do elementów konstrukcyjnych. Chłodnicza obejma punktu stałego FFRC może być montowana na konsolach punktu stałego FFS-M lub FFS-H, jak również na podporowych punktach stałych FFP. Wersja cynkowana galwanicznie jest przewidziana do montażu wewnątrz budynków.

Właściwości

Materiał: pianka poliuretanowa z zamkniętymi komórkami, bez silikonu i halogenu
Gęsdość: 250 kg/m³
Przewodnictwo cieplne: 0.045 W/(m*K)
Odporność ogniowa: DIN 4102: klasa B2
Opór dyfuzyjny: >1000 µ
Wytrzymałość na ściskanie: 3,96 mPa at 23 °C
Zakres temperaturowy: -50 °C do +105 °C

Rozmiar	6 in
Zakres ( D )	168,3 mm
Gwint ( A )	M16
Grubość izolacji ( S _AF )	40 mm
Długość materiału izolacyjnego ( b2 )	120 mm
Szerokość ( B )	328 mm
Szerokość B1 ( B )	292 mm
Wysokość ( H )	272 mm
Nośność zalecana (rozciąganie osiowe)	9,7 kN
Zalecana nośność na rozciąganie	6 kN
Moment montażowy (śruby łączące)	20 N·m
Moment montażowy (płytka nagwintowana)	20 N·m
Ilość	1 St.
GTIN (EAN-Code)	4048962480689
