Obejma rurowa FRS

Obejma do rur z dwiema śrubami oraz o podwójnym gwincie łączącym

Obejma rurowa fischer FRS to dwuśrubowa obejma ze stali ocynkowanej w klasie jakości materiału DD11 ze śrubą M8/M10 z gwintem kombinowanym. Dwuśrubowe obejmy rurowe zapewniają optymalną regulację w zależności od zewnętrznej średnicy rury. W połączeniu z kombinowanym gwintem łączącym, zwiększa się elastyczność procesu. Umożliwia to bezpieczne mocowanie rur o średnicy zewnętrznej 12 do 168 mm za pomocą pręta nagwintowanego lub kołka dwustronnego wewnątrz budynków spełniając wymagania ochrony przeciwpożarowej dla klasy odporności ogniowej R 120 i wymagania MLAR. Dzięki wkładce izolacyjnej niezawierającej chloru i silikonu, obejma rurowa spełnia wymagania DIN 4109. Obejma fischer FRS przeznaczona jest do zastosowań w zakresie temperatur od -40°C do +100°C.

Opis produktu

Zalety
  • Raport z badania odporności ogniowej gwarantuje niezależnie potwierdzone bezpieczeństwo
  • Dwie śruby zamykające pozwalają na dopasowanie obejmy do zewnętrznej średnicy rury
  • Nakrętka z kombinowanym gwintem M8/M10 pozwala na optymalny wybór łącznika montażowego
  • Wkładka tłumiąca chroni przed hałasem i korozją kontaktową
  • Zabezpieczenie śrub gwarantuje bezproblemowy montaż

Dostępne warianty produktów


62 Znaleziono warianty produktu

62 Znaleziono warianty produktu

Wariant produktu
Gwint

A

Rozmiar
Zakres naprężenia

D

Szerokość B

B

Nr art. 510969

M 8 / M 10

1/4" [in]

12 - 15 [mm]

55 [mm]

Nr art. 042535

M 8 / M 10

3/8" [in]

15 - 19 [mm]

59 [mm]

Nr art. 042536

M 8 / M 10

1/2" [in]

20 - 24 [mm]

65 [mm]

Nr art. 042537

M 8 / M 10

3/4" [in]

25 - 30 [mm]

72 [mm]

Nr art. 042538

M 8 / M 10

1" [in]

32 - 37 [mm]

77 [mm]

Nr art. 042554

M 8 / M 10

1 1/4" [in]

40 - 45 [mm]

89 [mm]

Nr art. 510970

M 8 / M 10

1 1/2" [in]

48 - 54 [mm]

99 [mm]

Nr art. 042555

M 8 / M 10

2" [in]

55 - 61 [mm]

105 [mm]

Nr art. 091488

M 8 / M 10

2" [in]

[mm]

111 [mm]

Nr art. 091489

M 8 / M 10

2 1/2" [in]

[mm]

125 [mm]

Nr art. 091505

M 8 / M 10

3" [in]

[mm]

137 [mm]

M 8 / M 10

4" [in]

[mm]

164 [mm]

M 8 / M 10

[in]

[mm]

176 [mm]

M 8 / M 10

5" [in]

[mm]

187 [mm]

M 8 / M 10

[in]

[mm]

211 [mm]

M 8 / M 10

6" [in]

165 - 168 [mm]

225 [mm]

M 8 / M 10

1/4" [in]

12 - 15 [mm]

55 [mm]

M 8 / M 10

3/8" [in]

15 - 19 [mm]

59 [mm]

Więcej wyników Przeglądano 18 wariantów 62
0

dodano do koszyka

Zastosowanie i zezwolenie

Zastosowania

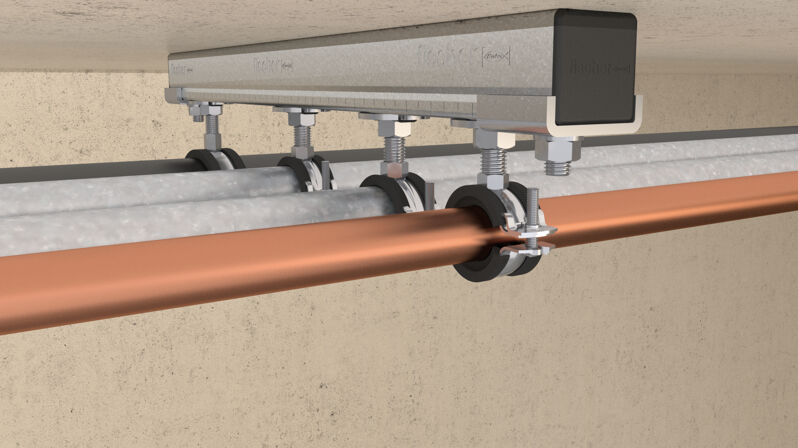

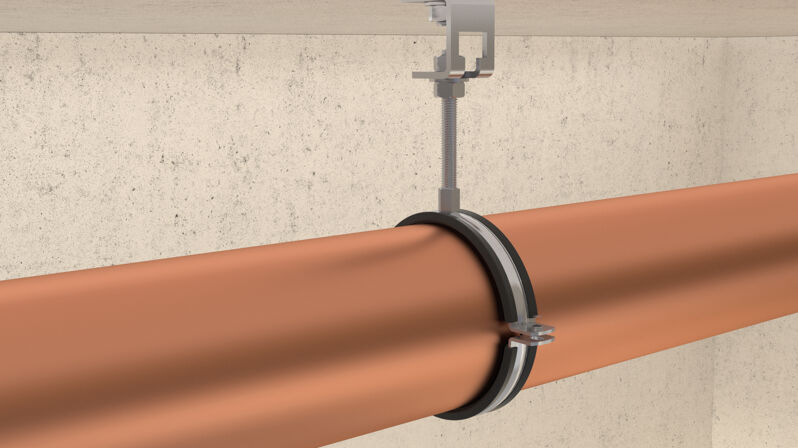

  • Bezpieczne mocowanie rurociągów przy pomocy prętów nagwintowanych lub śrub dwugwintowych (również spełniające wymagania odporności ogniowej)

Zezwolenie

  • DWU-SaMontec-147
  • GS 3.2/14-175-2

Instrukcja montażu

Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture

Dokumenty do pobrania

Aprobaty

Tytuł Typ Utworzono Ważność do
DoP - Deklaracja Własności Użytkowych (PDF, 5 MB) DWU-SaMontec-147 30.04.2019
Test report (fire protection) (PDF, 3 MB) GS 3.2/14-175-2 02.03.2020
