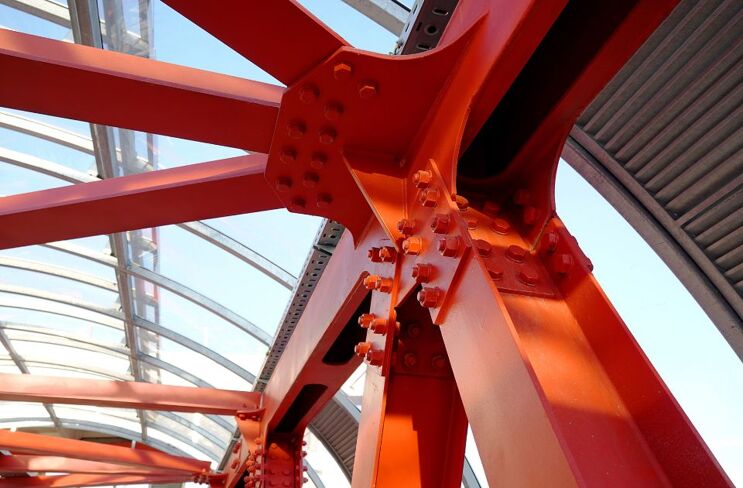

Każdy błąd w systemie mocowań na obiekcie mostowym lub w tunelu może uruchomić kaskadę uszkodzeń zagrażających życiu użytkowników. Trwałość tych obiektów zależy w równej mierze od jakości systemów mocowań, co od wytrzymałości betonu czy nośności stalowych dźwigarów – a te pierwsze przez dziesiątki lat muszą znosić ekstremalne obciążenia dynamiczne, agresywne środowisko i skrajne temperatury. Co warto wiedzieć o zabezpieczeniach antykorozyjnych i kotwieniu w budownictwie tunelowym i mostowym?
Systemy mocowań w tunelach i na mostach pracują w warunkach permanentnych obciążeń dynamicznych Przejazd każdego składu metra, pociągu towarowego czy kolumny ciężarówek generuje obciążenia cykliczne, które wywołują drgania i mikroruchy we wszystkich punktach kotwienia – od uchwytów korytek kablowych po mocowania systemów wentylacyjnych i sufitów podwieszanych.
Powtórzone miliony razy, siły cykliczne prowadzą do zmęczenia materiału. W efekcie mogą powstawać pęknięcia lub poluzowania, niewidoczne na powierzchni. Jest to szczególnie groźne w betonie zarysowanym. Pęknięcia betonu – powstające nieuchronnie pod wpływem obciążeń ruchowych i zmian temperatury – osłabiają opór podłoża na wyrwanie kotwy i przyspieszają jej poluzowanie.
Aby zapobiec awariom zmęczeniowym, stosuje się dwa komplementarne rodzaje systemów mocowań:
Korozja działa powoli i bezobjawowo – skutki ujawniają się dopiero, gdy zniszczenie jest już zaawansowane, a interwencja droga. W tunelach drogowych, gdzie w powietrzu unoszone są chlorki ze środków odladzających i skropliny spalin, występują trzy kluczowe mechanizmy degradacji.
W najtrudniejszych warunkach eksploatacyjnych – tam, gdzie powszechnie stosowana stal A4 traci odporność korozyjną – właściwym wyborem będą m.in. mocowania fischer ze stali HCR (High Corrosion Resistant) gatunku 1.4529. Gatunek 1.4529 zapewnia odporność zarówno na korozję wżerową, jak i szczelinową nawet przy bardzo wysokim stężeniu chlorków – typowym dla tunelów drogowych z intensywnym stosowaniem soli zimowego utrzymania dróg.
Pożar w zamkniętej przestrzeni tunelowej przebiega według krzywych temperaturowych odmiennych od pożarów budynków – gwałtowniejszy i osiągający wyższe temperatury maksymalne. Dlatego projektanci korzystają ze specjalistycznych krzywych pożarowych dla tunelów, które wyznaczają rzeczywiste obciążenia termiczne dla doboru mocowań. Są to:
Mocowania certyfikowane zgodnie z tymi krzywymi muszą zachować nośność przez wymagany czas działania systemów ewakuacyjnych i ratowniczych. fischer oferuje kotwę gwoździową FNAII, przebadaną wg klasy odporności ogniowej R 120 oraz kryteriów krzywych ZTV-ING i RWS, przeznaczoną do montażu płyt ogniochronnych, kanałów wentylacyjnych i systemów tryskaczowych. Do mocowania wentylatorów tunelowych z certyfikatem ETA dla obciążeń dynamicznych stosuje się system iniekcyjny FIS HB z elementem kotwiącym FHB-A dyn.
Ofertę uzupełniają niepalne profile konstrukcyjne fi:resist® – pierwsze na rynku kompozytowe profile z materiału wzmacnianego włóknem szklanym (GFRP), przeznaczone na perony, schody serwisowe, poręcze ewakuacyjne i ścieżki serwisowe. Są lżejsze od równoważnych profili metalowych, odporne na ogień, pozbawione korozji i przewodnictwa elektrycznego – to istotna zaleta w tunelach kolejowych – oraz mogą być montowane bez uziemienia.
fischer BauBot to robot budowlany integrujący się z modelem BIM realizowanej inwestycji (usługa BIM to Field). Na podstawie modelu cyfrowego robot samodzielnie pozycjonuje się w przestrzeni, wierci otwory o średnicy 6-35 mm i głębokości do 600 mm, a następnie czyści je automatycznie – co jest warunkiem koniecznym dla uzyskania nośności zaprawy iniekcyjnej zgodnej z ETA.
Zakres pracy 360 stopni pozwala na wiercenie pod dowolnym kątem, w tym nad głową, bez konieczności częstego przestawiania platformy. Robot montuje kotwy o średnicy M6-M16, a cały proces jest dokumentowany cyfrowo i importowany z powrotem do modelu BIM.
System kotw, śrub i podkładek sensorycznych fischer (fischer Construction Monitoring System) mierzy w czasie rzeczywistym siły naprężenia w punktach krytycznych konstrukcji. Dane trafiają do platformy online, umożliwiając zarządcom obiektów wczesne wykrycie odchyleń od założonych parametrów projektowych. Interwencja serwisowa podjęta przed osiągnięciem stanu granicznego jest wielokrotnie tańsza niż awaryjna naprawa uszkodzonej infrastruktury.
Trwałe zakotwienie w infrastrukturze krytycznej wymaga trzech rzeczy jednocześnie: zaprawy iniekcyjnej lub kotwy mechanicznej dobranej do stanu podłoża i charakteru obciążeń, stali odpowiedniej klasy korozyjnej oraz certyfikowanego zabezpieczenia ogniowego zgodnego z krzywą pożarową obowiązującą dla danego typu tunelu.
fischer udostępnia projektantom i konstruktorom bezpłatne oprogramowanie FiXperience Suite – modularną platformę obliczeniową obejmującą m.in. moduł C-FIX (kotwy stalowe i kompozytowe w betonie i murze), RAIL-FIX (projektowanie balustrad i poręczy) oraz INSTALL-FIX (systemy instalacyjne). Program przeprowadza obliczenia nośności zgodne z normą EN 1992-4 i aktualną bazą ETA, generując pełną dokumentację obliczeniową.
Jeśli Twój projekt wymaga weryfikacji – na etapie obliczeń, doboru produktów lub bezpośrednio na placu budowy – skontaktuj się ze specjalistami fischer. Wsparcie obejmuje obliczenia projektowe, doradztwo montażowe oraz testy wyrywania na budowie.
Czym różni się kotwienie w tunelu od kotwienia w standardowym budynku?
Tunele i mosty eksponowane są na obciążenia cykliczne generowane przez ruch pojazdów i składów, które wywołują zmęczenie materiału – zjawisko nieobecne w statycznych konstrukcjach budynków. Norma EN 1992-4 nakazuje projektowanie mocowań dla betonu zarysowanego jako warunku bazowego. Dochodzi do tego agresywne środowisko chemiczne (chlorki ze spalin i środków odladzających) wymagające wyższych klas stali, a także specjalistyczne krzywe pożarowe – RABT/ZTV i RWS – osiągające temperatury kilkakrotnie wyższe niż standardowa krzywa ETK stosowana dla budynków.
Jakie produkty fischer stosuje się do mocowań ognioodpornych w tunelach?
Do mocowania płyt ogniochronnych, kanałów wentylacyjnych i systemów tryskaczowych fischer oferuje gwoździowy kołek rozporowy FNA II, certyfikowany wg klasy odporności ogniowej R 120 oraz kryteriów krzywych ZTV-ING i RWS. Do mocowania wentylatorów tunelowych narażonych na obciążenia dynamiczne stosuje się system iniekcyjny FIS HB z elementem kotwiącym FHB-A dyn. Na perony, schody serwisowe i poręcze ewakuacyjne przeznaczone są kompozytowe profile fi:resist® z materiału GFRP – odporne na ogień, niekorodujące i niewymagające uziemienia.
Dlaczego w tunelach stosuje się stal HCR 1.4529 zamiast standardowej stali A4?
Chlorki ze środków odladzających obecne w powietrzu tunelów drogowych naruszają warstwę pasywną stali nierdzewnej, wywołując korozję wżerową i szczelinową nawet na stali A4. W środowiskach o bardzo wysokim stężeniu chlorków stal A4 jest także podatna na pękanie korozyjne naprężeniowe (SCC), które prowadzi do nagłej awarii zakotwienia bez widocznych symptomów. Gatunek HCR 1.4529 zapewnia odporność na wszystkie trzy mechanizmy degradacji, dlatego fischer stosuje go w mocowaniach przeznaczonych do najtrudniejszych warunków eksploatacyjnych.
Jak oprogramowanie FiXperience Suite wspiera projektowanie zakotwień w infrastrukturze krytycznej?
FiXperience Suite to modułowa platforma obliczeniowa działająca w przeglądarce, bez instalacji. Moduł C-FIX służy do projektowania kotew stalowych i kompozytowych w betonie i murze, RAIL-FIX – do projektowania balustrad i poręczy, a INSTALL-FIX – do systemów instalacyjnych. Wszystkie obliczenia są zgodne z normą EN 1992-4 i aktualną bazą Europejskich Ocen Technicznych (ETA). Na wyjściu program generuje gotowy raport PDF z pełną dokumentacją obliczeniową, który może być bezpośrednio dołączony do projektu budowlanego.
