Kotwa chemiczna daje ogromną nośność, ale tylko wtedy, gdy otwór jest wykonany prawidłowo. Sprawdź, jaka średnica i głębokość wiercenia są kluczowe, od czego zależą parametry otworu i jak uniknąć błędów, które mogą osłabić całe mocowanie – krok po kroku, zgodnie z zasadami fischer.
W przeciwieństwie do kotew mechanicznych, kotwa chemiczna nie rozpiera podłoża. Cała nośność połączenia wynika z przyczepności zaprawy do ścian otworu oraz do pręta gwintowanego. Oznacza to, że średnica, głębokość i czystość otworu bezpośrednio decydują o bezpieczeństwie mocowania.
Dobór otworu pod kotwę chemiczną zawsze zależy od trzech czynników: rodzaju zaprawy, średnicy pręta gwintowanego oraz podłoża, w którym wykonujemy wiercenie. W betonie wymagania będą inne niż w murze, a przy dużych obciążeniach konieczne jest głębsze kotwienie.
Każda zaprawa chemiczna marki fischer ma określone w dokumentacji technicznej minimalne średnice i głębokości otworów, które należy bezwzględnie zachować. Dotyczy to zarówno zapraw uniwersalnych, jak i rozwiązań przeznaczonych do bardzo wysokich obciążeń.
Każda kotwa chemiczna ma ściśle określone wymagania dotyczące średnicy i głębokości otworu. Parametry te nie mają charakteru uniwersalnego, a producent określa je indywidualnie w dokumentacji technicznej dla danego systemu kotwienia. Podczas montażu ważne są:
Średnica otworu pod kotwę chemiczną powinna być zawsze większa od średnicy pręta i ściśle przypisana do danej zaprawy. Ma zapewnić odpowiednią warstwę zaprawy wokół pręta, która przenosi obciążenia.
Głębokość otworu (głębokość kotwienia) decyduje o nośności połączenia. Im większe obciążenia, tym istotniejszym parametrem jest głębokość otworu.
Jakość i czystość otworu są równie ważne jak jego wymiary. Niedokładne czyszczenie może obniżyć nośność nawet przy idealnej średnicy i głębokości.
W ofercie fischer znajduje się kilka rodzin zapraw iniekcyjnych, które różnią się parametrami technicznymi.
FIS VL / FIS VL High Speed to zaprawy do standardowych zastosowań, przeznaczone do betonu niezarysowanego oraz murów. Wersja High Speed pozwala skrócić czas oczekiwania na obciążenie, przy zachowaniu wymagań dotyczących średnicy i głębokości otworu.
FIS V Plus to zaprawa o bardzo szerokim zakresie zastosowań, dopuszczona do betonu zarysowanego i niezarysowanego. Przy tej zaprawie szczególnie istotne jest zachowanie wymaganej głębokości kotwienia, która odpowiada za przenoszenie wysokich obciążeń.
FIS V Zero jest zaprawą bez styrenu, często stosowaną wewnątrz budynków. Wymagania dotyczące przygotowania otworu są analogiczne jak w innych zaprawach hybrydowych. Najważniejsza jest zgodność średnicy wiercenia z zastosowanym prętem.
FIS EM Plus to zaprawa epoksydowa do bardzo dużych obciążeń, wymaga wyjątkowej dokładności wykonania otworu. Błędy w głębokości wiercenia lub niedokładne czyszczenie mogą znacząco obniżyć nośność połączenia, mimo wysokich parametrów samej zaprawy.
Przy kotwieniu chemicznym znaczenie ma nie tylko wybór zaprawy, ale również zastosowanie odpowiednich akcesoriów systemowych. To one decydują o tym, czy otwór zostanie przygotowany zgodnie z wymaganiami i czy połączenie osiągnie deklarowaną nośność. Są to np.:

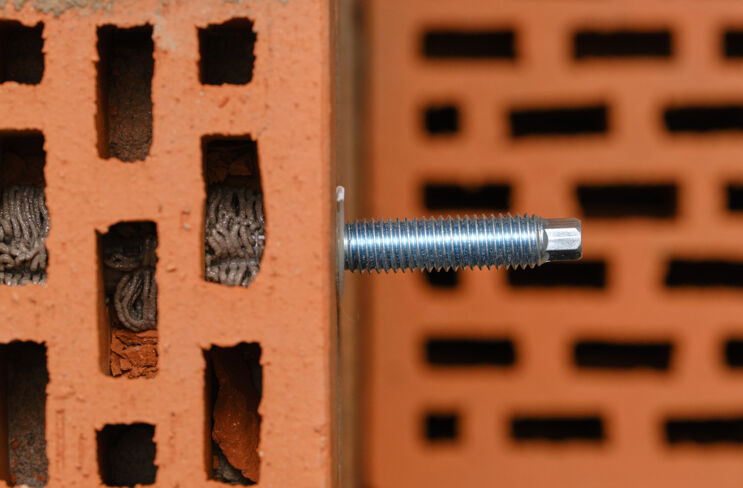

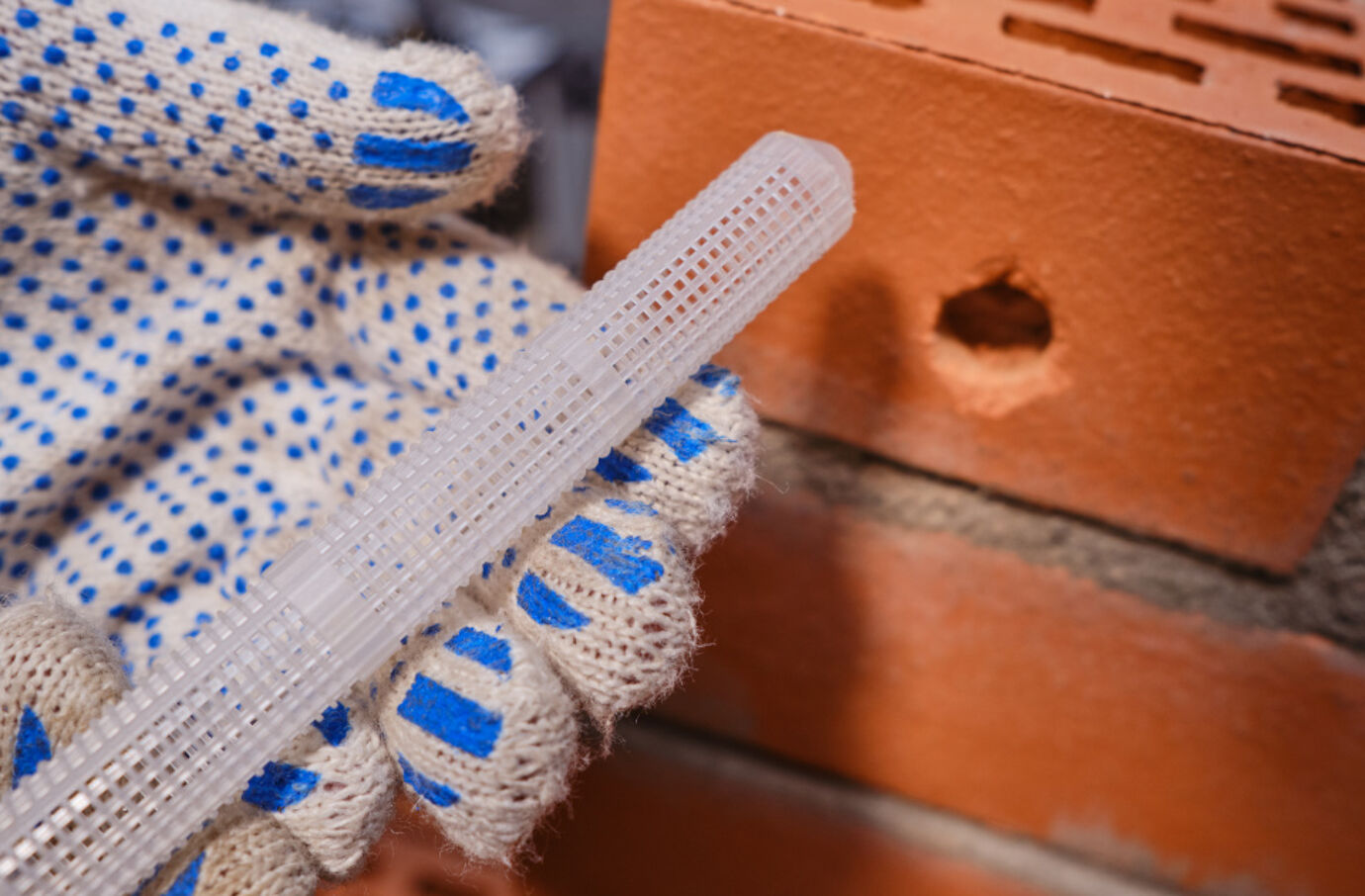

Tuleje siatkowe – stosowane w murach z pustaków i cegły drążonej, utrzymują zaprawę w strefie kotwienia i umożliwiają prawidłowe związanie wokół pręta.
Pistolety do zapraw iniekcyjnych – pozwalają równomiernie wypełnić otwór od dna ku wylotowi, co jest szczególnie ważne przy poziomych i głębokich otworach.
Pręty gwintowane (np. FIS A) – ich średnica i długość bezpośrednio wyznaczają wymagany rozmiar otworu oraz głębokość kotwienia, a tym samym nośność połączenia.
Najczęstszym błędem jest wiercenie bez sprawdzenia wymagań zaprawy i pręta. Równie groźne jest pomijanie dokładnego czyszczenia otworu. Pył betonowy działa jak separator i osłabia wiązanie zaprawy z podłożem.
Drugim problemem jest skracanie głębokości wiercenia w celu przyspieszenia montażu. W przypadku kotew chemicznych zawsze prowadzi to do obniżenia nośności i zwiększa ryzyko uszkodzenia połączenia w trakcie eksploatacji.
Ekspert marki fischer radzi: “Gdy zastanawiasz się jaki otwór do kotwy chemicznej będzie optymalny , pamiętaj o jednej złotej zasadzie: średnica i głębokość otworu muszą być zgodne z dokumentacją techniczną. Dopiero wtedy zaprawy takie jak FIS VL, FIS V Plus czy FIS EM Plus osiągają deklarowane parametry nośności.”
Planujesz zastosować rozwiązanie, jakim jest kotwa chemiczna? Odpowiednia średnica i głębokość otworu zawsze zależą od rodzaju zaprawy, pręta oraz podłoża. Systemowe rozwiązania fischer pozwalają dobrać te parametry precyzyjnie i bezpiecznie.
Dodatkowym wsparciem jest aplikacja fischer PRO, w której dostępny jest Kalkulator żywic. Po wprowadzeniu podstawowych parametrów zakotwienia narzędzie automatycznie oblicza dokładną ilość żywicy potrzebnej do wykonania danego mocowania, co ułatwia planowanie prac i pozwala uniknąć błędów materiałowych.
Jeśli masz wątpliwości, skontaktuj się z doradcą technicznym fischer poprzez formularz kontaktowy i dobierz rozwiązanie dopasowane do Twojego projektu.
Czas wiązania zależy od temperatury podłoża oraz rodzaju zaprawy. W temperaturze pokojowej zaprawy hybrydowe (np. FIS VL) twardnieją zazwyczaj w ciągu 45–90 minut, natomiast wersje High Speed skracają ten czas nawet do kilkunastu minut. Pełne parametry wytrzymałościowe są osiągane po całkowitym utwardzeniu żywicy wskazanym na etykiecie kartusza.
Tak, ale wymaga to użycia konkretnego produktu i uwzględnienia poprawek w nośności. Zaprawy takie jak fischer FIS EM Plus są dopuszczone do montażu w otworach wypełnionych wodą, a nawet pod wodą. Należy jednak pamiętać, że w takich warunkach czas wiązania zaprawy ulega znacznemu wydłużeniu (zazwyczaj dwukrotnie).
Zaprawy epoksydowe (np. FIS EM Plus) są dedykowane do najwyższych obciążeń i otworów wierconych techniką diamentową, które są idealnie gładkie. Wymagają one jednak niezwykle rygorystycznego czyszczenia i dłuższego czasu wiązania niż uniwersalne zaprawy hybrydowe (np. FIS V Plus), które są zoptymalizowane pod kątem szybkości montażu i standardowych wierteł udarowych.
