Kotwienie w trudnych i niejednorodnych podłożach murowych – inżynieryjne wyzwania przy renowacji zabytków
Renowacja starego muru wymaga ostrożności, ponieważ za warstwą tynku możesz trafić na cegłę, kamień, osłabioną zaprawę albo pustki, których nie widać z zewnątrz. Jak dobrać zamocowanie, żeby nie uszkodzić zabytkowej konstrukcji i jednocześnie zapewnić odpowiednią nośność? W artykule wyjaśniamy, jak ocenić stan podłoża, dobrać system kotwiący, prawidłowo wykonać otwór i zweryfikować bezpieczeństwo połączenia.
W osłabionych i kruchych murach należy ograniczać stosowanie zamocowań generujących duże lokalne siły rozpierające. Często korzystnym rozwiązaniem są systemy iniekcyjne, jednak technologię zamocowania należy każdorazowo dobrać do rodzaju i stanu historycznego podłoża.
Zabytkowy mur bywa niejednorodny (cegła, kamień, osłabione spoiny wapienne, sole, pustki), przez co nie można opierać się wyłącznie na standardowych katalogach nośności. Należy sprawdzić, czy rzeczywisty materiał historycznego muru odpowiada podłożom objętym ETA danego systemu.
Do murów z pustkami lub cegły perforowanej stosuje się tuleje siatkowe.
Wiercenie często wykonuje się bez udaru lub techniką diamentową, aby wyeliminować szkodliwe drgania.
W trudnych podłożach wykonuje się próby wyrywania na obiekcie, a prace przy zabytku rejestrowym wymagają zgody konserwatora.

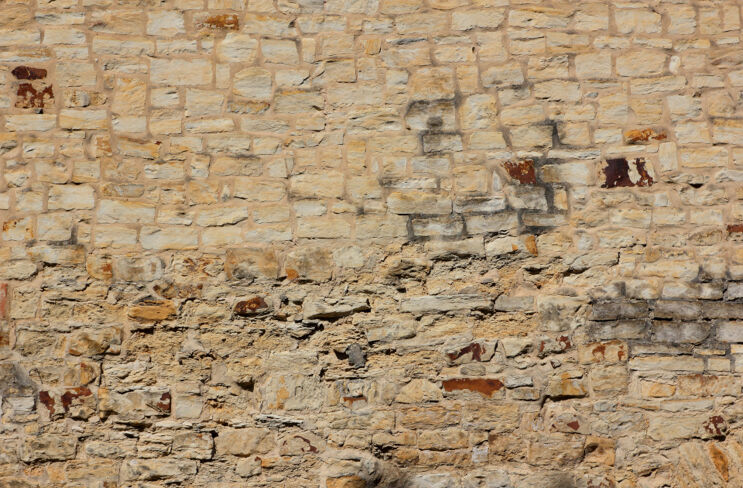

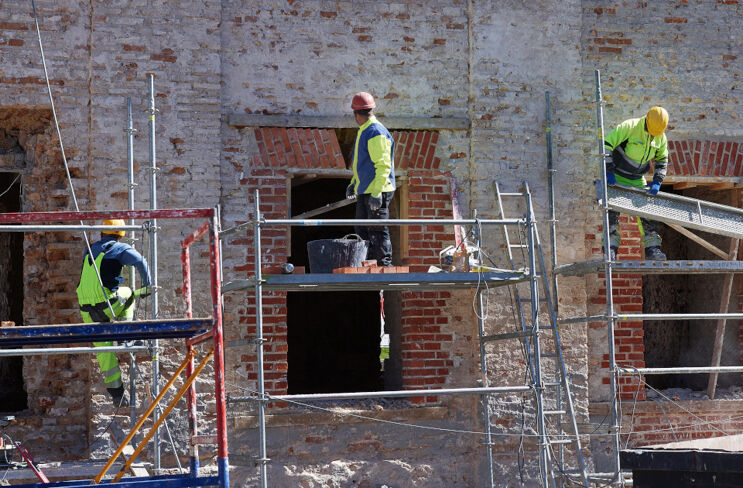

Historyczny mur rzadko jest podłożem jednorodnym. W jednej przegrodzie możesz natrafić na cegły o różnym stopniu wypalenia, kamień polny, grube spoiny oraz fragmenty wielokrotnie naprawiane w późniejszych latach. Między elementami mogą występować pustki, a struktura materiału może mieć bardzo zróżnicowaną gęstość i porowatość.
Jednym z głównych problemów jest degradacja dawnych zapraw wapiennych, które z czasem mogą tracić spoistość i przestawać zapewniać odpowiednie oparcie dla mocowania. Sytuację pogarsza długotrwałe zawilgocenie oraz obecność soli. Krystalizujące sole mogą powodować rozsadzanie struktury porowatego materiału, łuszczenie powierzchni i dalszą degradację spoin.
Dlatego przed zaprojektowaniem kotwienia trzeba ustalić, w jakiej części muru rzeczywiście może zostać przeniesione obciążenie.
Wiekowe przegrody nie zapewniają powtarzalności parametrów charakterystycznej dla współczesnych materiałów budowlanych. Oznacza to, że nośności zamocowania nie można bezkrytycznie przyjmować na podstawie parametrów typowego, nowego muru.
W zależności od stanu konstrukcji i projektu konserwatorskiego należy ograniczać metody powodujące drgania, rozłupywanie materiału lub niekontrolowane rozszerzanie otworu.
W mocno osłabionym, kruchym lub niejednorodnym murze kotwa rozporowa może generować lokalne naprężenia, dlatego często korzystniejszym rozwiązaniem jest system iniekcyjny, który nie wymaga rozpierania podłoża podczas montażu.
Przy pracach takich jak renowacja starego muru z cegły, szczególnie perforowanej lub z pustkami, można zastosować tuleję siatkową fischer FIS H K. Jej konstrukcja ogranicza niekontrolowany wypływ zaprawy do pustek, a zaprawa przeciskana przez jej perforację tworzy zakotwienie dostosowane do struktury elementu murowego. Producent przeznacza ją do systemowego montażu prętów FIS A lub kotew FIS E w murze z cegły perforowanej.
Przy większych wymaganych głębokościach dostępna jest metalowa tuleja siatkowa fischer FIS H L. Ma długość 1 m i może być docinana do potrzebnego wymiaru, co daje większą swobodę przy projektowaniu nietypowych zamocowań w grubych przegrodach. Producent wskazuje jej zastosowanie w murze z cegły perforowanej.
Do takich podłoży warto rozważyć fischer FIS V Plus – hybrydową zaprawę winyloestrową bez styrenu, której ETA obejmuje zastosowanie zarówno w murze, jak i w betonie zarysowanym i niezarysowanym.
Technikę wykonania otworu trzeba dostosować do rzeczywistego stanu zabytkowego podłoża. Jeżeli konstrukcja jest krucha lub istnieje ryzyko uszkodzenia spoin, projekt może wymagać wiercenia bez udaru. W szczególnie wymagających przypadkach stosuje się również wiercenie techniką diamentową, które pozwala ograniczyć drgania i precyzyjniej kontrolować przebieg otworu.
Nie jest to jednak uniwersalna zasada dla każdego zabytku. Sposób wiercenia powinien wynikać z projektu, dokumentacji systemu mocującego oraz zaleceń konserwatorskich.
Po wykonaniu otworu szczególnie ważne jest jego oczyszczenie. Pozostawiony pył i zwierciny mogą utrudniać prawidłowe związanie zaprawy ze ściankami otworu i obniżać parametry połączenia. Przy systemach iniekcyjnych błędy dotyczące głębokości wiercenia i czyszczenia mogą istotnie wpływać na uzyskaną nośność.
W murach niejednorodnych trzeba również szczególnie dokładnie kontrolować rzeczywistą głębokość zakotwienia. Pręt nie powinien zostać osadzony przypadkowo w osłabionej spoinie lub pustce. Jeżeli zamocowanie projektowane jest w spoinie, należy sprawdzić, czy taki sposób montażu jest objęty dokumentacją danego systemu. Parametrów określonych dla kotwienia w elemencie murowym nie należy bezpośrednio przenosić na osłabione spoiny.

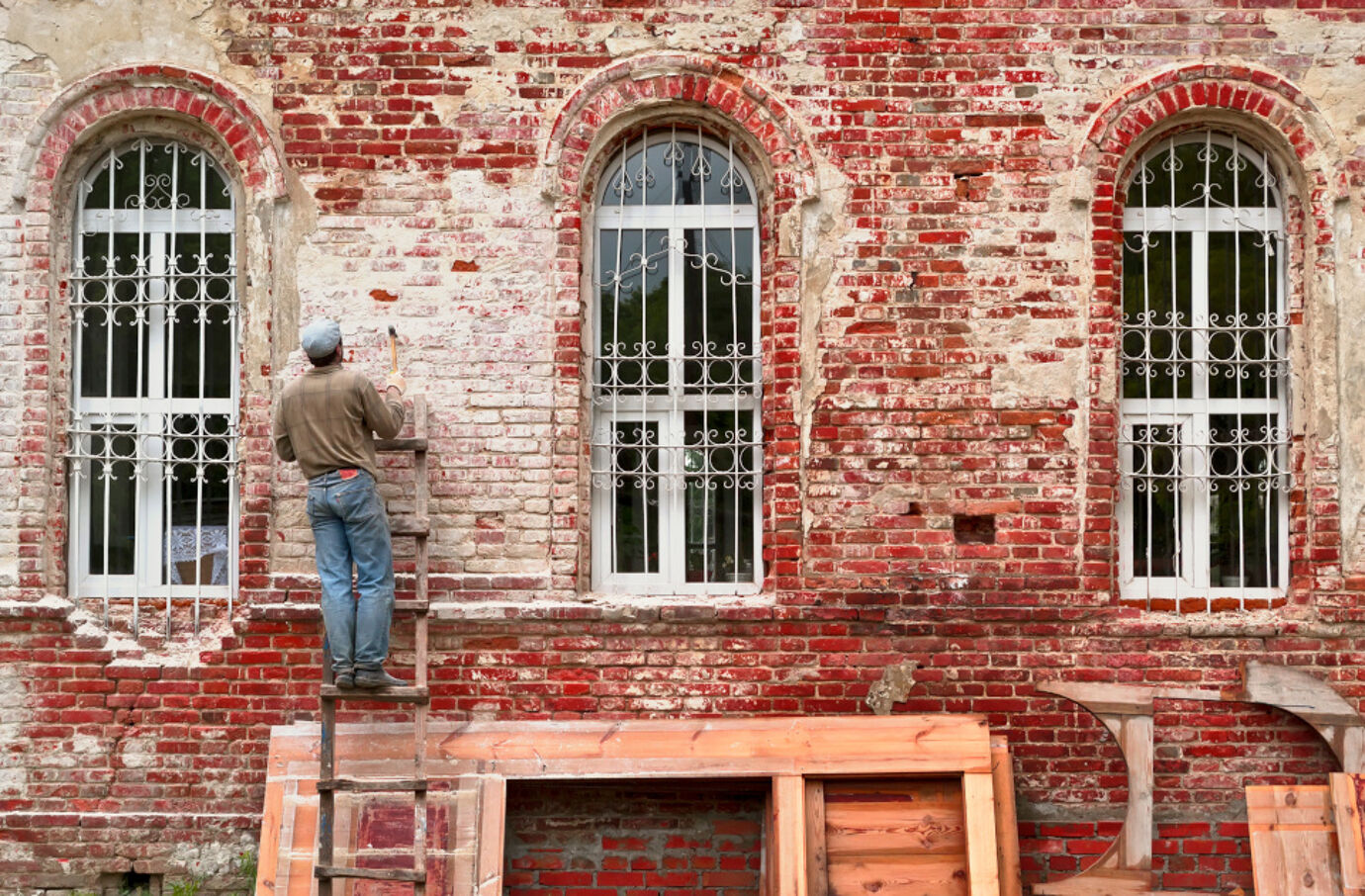

Historyczny mur rzadko jest podłożem jednorodnym. W jednej przegrodzie możesz natrafić na cegły o różnym stopniu wypalenia, kamień polny, grube spoiny oraz fragmenty wielokrotnie naprawiane w późniejszych latach. Między elementami mogą występować pustki, a struktura materiału może mieć bardzo zróżnicowaną gęstość i porowatość.
Jednym z głównych problemów jest degradacja dawnych zapraw wapiennych, które z czasem mogą tracić spoistość i przestawać zapewniać odpowiednie oparcie dla mocowania. Sytuację pogarsza długotrwałe zawilgocenie oraz obecność soli. Krystalizujące sole mogą powodować rozsadzanie struktury porowatego materiału, łuszczenie powierzchni i dalszą degradację spoin.
Dlatego przed zaprojektowaniem kotwienia trzeba ustalić, w jakiej części muru rzeczywiście może zostać przeniesione obciążenie.
Wiekowe przegrody nie zapewniają powtarzalności parametrów charakterystycznej dla współczesnych materiałów budowlanych. Oznacza to, że nośności zamocowania nie można bezkrytycznie przyjmować na podstawie parametrów typowego, nowego muru.
W zależności od stanu konstrukcji i projektu konserwatorskiego należy ograniczać metody powodujące drgania, rozłupywanie materiału lub niekontrolowane rozszerzanie otworu.
W mocno osłabionym, kruchym lub niejednorodnym murze kotwa rozporowa może generować lokalne naprężenia, dlatego często korzystniejszym rozwiązaniem jest system iniekcyjny, który nie wymaga rozpierania podłoża podczas montażu.
Dopuszczalna temperatura podłoża i zaprawy zależy od konkretnego systemu iniekcyjnego i jest określona w jego ETA oraz instrukcji montażu. Wraz ze spadkiem temperatury zazwyczaj znacząco wydłuża się czas utwardzania. Nie należy przyjmować jednej uniwersalnej temperatury granicznej dla wszystkich zapraw epoksydowych i winyloestrowych.

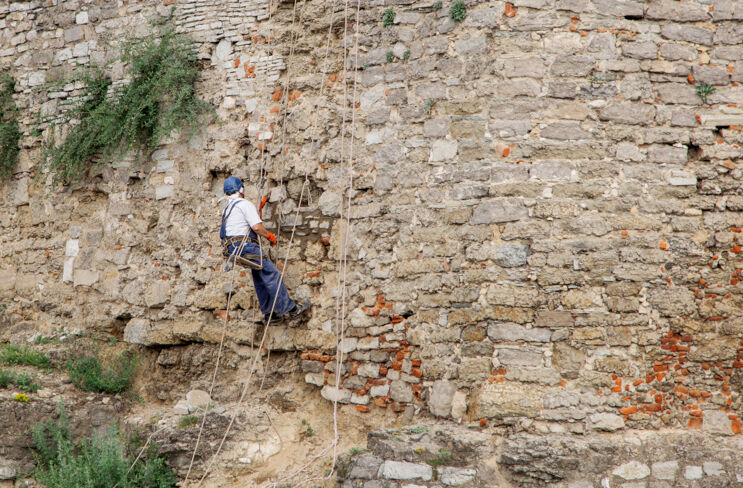

Wybieraj dedykowane zaprawy do kamienia naturalnego oraz kontroluj dozowanie zaprawy. Przeciekająca żywica może wniknąć w pory naturalnego kamienia i pozostawić plamy, dlatego zalecamy stosowanie uszczelnień i taśm ochronnych wokół otworu podczas iniekcji. Warto też wykonać próbę na niewidocznym fragmencie materiału lub na próbce.
Jeżeli podczas wiercenia zostanie wykryta nieznana pustka, należy przerwać wykonywanie zamocowania i ocenić jej położenie oraz rozmiar. W zależności od budowy muru może być konieczna zmiana lokalizacji lub głębokości zakotwienia albo zastosowanie specjalnie zaprojektowanego systemu. Tuleje i rękawy iniekcyjne można stosować tylko wtedy, gdy są przewidziane dla danego rozwiązania i warunków podłoża.
