MOCOWANIE KONSTRUKCJI CLT DO FUNDAMENTÓW BETONOWYCH – JAK UNIKNĄĆ BŁĘDÓW WYKONAWCZYCH?

Drewno klejone krzyżowo pozwala szybko wznosić trwałe budynki. Jednak nawet najlepsze płyty nie zapewnią bezpieczeństwa, jeśli zostaną nieprawidłowo zamocowane. Kotwienie drewna w betonie wymaga precyzji, odpowiednich łączników i właściwego przygotowania podłoża. Sprawdź, jak uniknąć kosztownych błędów podczas montażu CLT i połączeń hybrydowych.

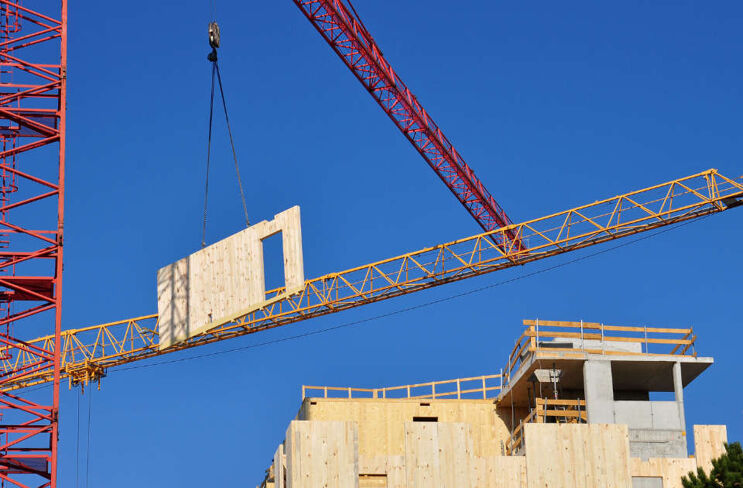

CLT – prefabrykowane elementy ścian, stropów i dachów

Cross Laminated Timber to wielowarstwowe płyty z desek klejonych krzyżowo, popularnie znane jako CLT. Co to jest i kiedy warto zastosować to rozwiązanie? Płyty wielowarstwowe wykorzystywane są do budowy ścian, stropów i dachów.

Prostopadły układ warstw zapewnia dużą sztywność i korzystne właściwości nośne. Prefabrykacja przyspiesza montaż. Pozwala też przygotować otwory i miejsca na łączniki jeszcze przed dostarczeniem elementów na budowę.

Sztywne płyty wymagają jednak dokładnego dopasowania do fundamentu. Nierówny beton lub przesunięte kotwy mogą prowadzić do punktowego podparcia i niewłaściwego rozkładu sił. Dlatego już w projekcie należy określić tolerancje montażowe, rozmieszczenie mocowań i sposób przenoszenia obciążeń. Bardzo istotny jest także sposób kotwienia w tym materiale, tak aby konstrukcja była trwała, bezpieczna i przetrwała wiele lat.

Mocowanie wełny

Jak dobrać kotwy do montażu CLT?

W połączeniu elementu CLT z fundamentem betonowym można zastosować stalowe okucie zamocowane do betonu za pomocą odpowiednio dobranych kotew fischer. Okucie łączy się z panelem CLT za pomocą łączników do drewna określonych w projekcie i dokumentacji technicznej okucia.

W ofercie fischer znajdziesz:

FIS V Plus – zaprawę iniekcyjną, która w połączeniu z prętem gwintowanym lub innym elementem kotwiącym objętym właściwą Europejską Oceną Techniczną (ETA) tworzy system do zamocowań w betonie zarysowanym i niezarysowanym. System może służyć do mocowania stalowych podstaw i okuć, pod warunkiem doboru zgodnego z projektem oraz zakresem zastosowania ETA.
FAZ II Plus GS – kotwę mechaniczną z dużą podkładką, stosowaną m.in. do mocowania elementów drewnianych i stalowych.
UltraCut FBS II – śrubę do betonu do mocowania wsporników i płyt kotwowych.
PowerFast II – wkręty do drewna, których wybrane warianty mogą być stosowane w połączeniach stal–CLT zgodnie z ich ETA. Przy mocowaniu okuć należy sprawdzić zgodność typu wkręta, średnicy, długości i geometrii łba z wymaganiami danego okucia. Nie należy przyjmować nośności podanych dla innego zestawu łączników bez odpowiedniej weryfikacji.

Dobór mocowania obejmuje kotwy do betonu, stalowe okucie oraz łączniki do CLT. Należy uwzględnić siły rozciągające i ścinające oraz ich jednoczesne działanie, a także klasę i zarysowanie betonu, grubość elementu betonowego, głębokość zakotwienia, rozstaw kotew i odległości od krawędzi. Po stronie drewna istotne są budowa panelu CLT, kierunek wprowadzania łączników, długość ich zakotwienia oraz wymagane rozstawy i odległości od krawędzi.

W przypadku betonu zarysowanego wybieraj wyłącznie kotwy dopuszczone do pracy w takim podłożu. Obliczenia powinny obejmować zakotwienie w betonie, stalowe okucie oraz jego połączenie z CLT, z uwzględnieniem właściwych mechanizmów zniszczenia i współdziałania obciążeń. Nośność samej kotwy nie potwierdza nośności całego węzła.

Prawidłowe kotwienie drewna w betonie krok po kroku

Przed montażem sprawdź zgodność fundamentu z projektem, w tym jego geometrię, rzędne, stan betonu oraz wytrzymałość wymaganą do wykonania i obciążenia zakotwień. Kolejność osadzania kotew, ustawiania paneli i wykonywania połączeń dostosuj do projektu montażu oraz instrukcji zastosowanych systemów.

Sprawdź beton. Skontroluj jego stan, równość i poziom. Nierówności usuń metodą przewidzianą w projekcie.
Wyznacz punkty mocowania. Zachowaj rozstaw kotew i odległości od krawędzi wskazane w dokumentacji.
Przygotuj otwory. Wierć na wymaganą głębokość i średnicę. Oczyść otwory zgodnie z instrukcją danej kotwy.
Osadź zamocowania zgodnie z instrukcją konkretnego produktu. W przypadku kotew wklejanych przed dokręceniem nakrętek i obciążeniem połączenia odczekaj wymagany czas utwardzania, zależny od temperatury podłoża i warunków wilgotnościowych. Kotwy rozporowe wymagające określonego momentu montażowego dokręć do wskazanej wartości. Śruby do betonu osadzaj i kontroluj według właściwej dla nich procedury producenta.
Połącz stalowe okucia z CLT za pomocą łączników przewidzianych w projekcie i zgodnych z dokumentacją okucia. Zachowaj ich wymaganą liczbę, rozmieszczenie, kierunek i głębokość osadzenia oraz odległości od krawędzi panelu. Nie zmieniaj samodzielnie typu łączników ani schematu mocowania.
Przed ustawieniem panelu wykonaj przewidzianą w projekcie izolację przeciwwilgociową między drewnem a podłożem betonowym. Uszczelnienia oraz rozwiązania ograniczające mostki termiczne wykonuj na etapach określonych w detalu połączenia, zachowując ciągłość poszczególnych warstw.
Sprawdź połączenie, osadzenie kotew i moment dokręcenia tam, gdzie jest określony.

Zabezpiecz dolną krawędź płyty CLT przed wilgocią przenikającą z betonu.Stalowe okucia przechodzące przez warstwę termoizolacji mogą tworzyć mostki termiczne. Sposób ograniczenia strat ciepła należy określić w detalu projektowym. Nie należy samodzielnie dodawać przekładek pod okucia ani zmieniać układu warstw w strefie zamocowania, ponieważ może to wpływać na pracę i nośność połączenia.

Najczęstsze błędy wykonawcze i jak ich unikać

Kotwienie drewna w betonie wymaga dokładności i przestrzegania zasad montażu. Nawet drobne błędy mogą osłabić połączenie, doprowadzić do zawilgocenia drewna lub powstawania nieszczelności. Warto ich unikać już na etapie prac, ponieważ naprawa gotowej konstrukcji może być trudna i kosztowna.

Najczęściej spotykane błędy to:

Nierówny fundament. Nierówności mogą spowodować niewłaściwy rozkład obciążeń. Dlatego przed montażem sprawdź poziom podłoża i w razie potrzeby wykonaj warstwę wyrównawczą zgodnie z projektem.
Brak izolacji przeciwwilgociowej. Wilgoć przenikająca z betonu może powodować pęcznienie drewna i rozwój grzybów. Aby temu zapobiec, zadbaj o ciągłość izolacji między fundamentem a płytą CLT.
Nieprawidłowe dokręcenie zamocowania. W przypadku kotew wymagających określonego momentu montażowego jego niedotrzymanie może uniemożliwić prawidłowe działanie zakotwienia, a przekroczenie dopuszczalnej wartości może uszkodzić zamocowanie lub podłoże. Stosuj narzędzia i sposób kontroli przewidziane przez producenta. Dla śrub do betonu przestrzegaj właściwej procedury osadzania i kontroli końcowej.
Niewłaściwe rozmieszczenie kotew. Zbyt małe odstępy między kotwami lub odległości od krawędzi mogą obniżyć nośność połączenia. Aby uniknąć tego problemu, rozmieszczaj mocowania zgodnie z dokumentacją projektową.

Sprawdź mocowania i uszczelnienia przed zakryciem przegrody. Warto wykonać dokumentację fotograficzną połączeń, która ułatwi późniejsze odbiory i ewentualną diagnostykę usterek.

Kołek dociepleniowy TermoZ CS II

Podsumowanie

Bezpieczny montaż CLT zależy od przygotowania fundamentu, właściwego doboru kotew i starannego wykonania połączeń. Systemy fischer FIS V Plus, FAZ II Plus GS i UltraCut FBS II umożliwiają mocowanie elementów stalowych w betonie. Wkręty PowerFast II mogą służyć do łączenia odpowiednich okuć z drewnem.

Zadbaj o ochronę przed wilgocią, szczelność i izolację. Wszystkie elementy dobieraj na podstawie projektu i dokumentacji technicznej. Regularna kontrola jakości na każdym etapie montażu pozwala wykryć nieprawidłowości, zanim wpłyną na bezpieczeństwo konstrukcji. Tak ograniczysz błędy wykonawcze.
